Mit Smart Doc geht Hamm neue digitale Wege

Praktische App zur Verdichtungsdokumentation und Eigenüberwachung

Smart Doc ist „Eigenüberwachung für Jedermann“. Die neue App der Hamm AG dokumentiert den Verdichtungsprozess im Erdbau in Echtzeit auf dem Smartphone und ermöglicht dem Walzenfahrer die einfache Anfertigung eines Protokolls über die Verdichtung. Gleichzeitig unterstützt die App neue Kollegen: Durch die Live-Visualisierung des Verdichtungsprozesses haben auch unerfahrene Bediener immer alle relevanten Parameter im Blick und können optimale Ergebnisse erzielen.

Mit Baupraktikern entwickelt

Smart Doc wurde in enger Abstimmung mit Baupraktikern entwickelt und ist besonders für Kunden interessant, die entweder nur gelegentlich Erdbaustellen abwickeln oder die aufgrund von Unerfahrenheit zusätzlich Unterstützung in der Verdichtungspraxis benötigen.

Mit der Echtzeit-Visualisierung der Verdichtungsdaten sowie der Möglichkeit, jederzeit einen Verdichtungsreport zu generieren und vorzuweisen, erfüllt Smart Doc die Basis-Anforderungen an ein FDVK-System.

Damit bietet Hamm eine wirtschaftliche Alternative zu komplexen FDVK-Systemen, um bei Erdbaustellen mit erforderlicher Basis-FDVK nachweissicher hochwertige Verdichtung zu erreichen.

Verfügbar für Serie H und die Serie H CompactLine

Um die App nutzen zu können, müssen die Walzenzüge mit dem Hamm Compaction Meter ausgerüstet sein, den viele Kunden ohnehin bereits verwenden. Dazu kommt eine Bluetooth®-Schnittstelle, die als Option für die entsprechenden Modelle zur Verfügung steht. Die Walzenzüge der Serie H CompactLine sollten zudem mit einem Geschwindigkeitsmesser und einer Frequenzanzeige für die Vibration ausgestattet sein.

Benefits und Funktionen von Smart Doc

Wirtschaftlich: Möglichkeit zur Eigenüberwachung des Verdichtungsprozesses im Erdbau
Mehr Qualität: Hochwertige Verdichtung bei weniger Überfahrten
FDVK-Mindestanforderungen: zur flächendeckenden Verdichtungskontrolle
Lerneffekt: Wertvolles Instrument für unerfahrene Walzenfahrer
Bluetooth®-Schnittstelle: leichte Anbindung über Bluetooth® Low Energy
Projekterstellung: mit Prüflosen und einzelnen Walzbahnen
Live-Modus: Visualisierung der Verdichtungszunahme
Reporterstellung: Generierung und Versand eines Verdichtungsreports
Optional: Automatischer Start/Stopp der Aufzeichnung bei Ein-/Ausschalten der Vibration
Optional: Automatisches Anlegen der nächsten Spur und Anzeige einer Karte im Compaction Report

Energiesparender Datentransfer

Sobald das Mobiltelefon über die App per Bluetooth® mit dem CAN-Bus der Walze verknüpft ist, werden unter anderem die wichtigsten Verdichtungsparameter (Geschwindigkeit, Frequenz, Amplitude und Verdichtungswert) an die App übertragen.

Dabei sorgt der Bluetooth® Low Energy-Standard für einen äußerst energiesparenden Datentransfer. Sollte der Akku des Mobiltelefons trotzdem leer werden, kann er über die 12-V-Steckdose oder den optionalen USB-Ladeanschluss am Fahrerstand geladen werden.

Smart Doc – Einfache Bedienung

So wie die Hamm Walzenzüge selbst, ist auch die App sehr einfach zu bedienen. Nach der Eingabe der Projektdaten können Start und Stopp der Aufzeichnung beim Ein- beziehungsweise Ausschalten der Vibration oder Oszillation automatisiert erfolgen.

Zudem kann jede Überfahrt und jede neue Spur einzeln dokumentiert und automatisch gespeichert werden. Nach dem Ende der Arbeiten löst ein Fingertipp den Export der Daten aus. Während der Verdichtung mit Vibration oder Oszillation kann der Fahrer den aktuellen Status live auf dem Smartphone verfolgen. Diese Darstellung eignet sich hervorragend, um neues Personal anzulernen, denn mit Smart Doc können unerfahrene Bediener ihre Wahrnehmung mit dem tatsächlichen Verdichtungsergebnis abgleichen.

Projekt anlegen

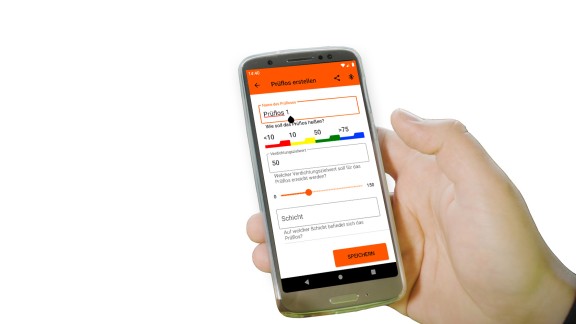

Prüflos erstellen

Aufzeichnung

Teilen des Compaction Reports

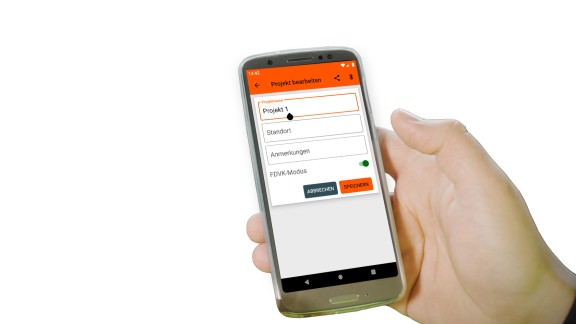

Eingabe der Projektdaten in die Smart Doc App

Smart Doc zeichnet Daten auf, sobald mit Vibration oder Oszillation verdichtet wird.

Als Ergebnis liefert die Smart Doc App einen Verdichtungsreport im PDF-Format.

„Durch die Live-Anzeige auf dem Smartphone kann eine qualitativ hochwertige Verdichtung auch von jungen Walzenfahrern erzielt werden. Die Erfahrung wächst dabei spielerisch.“

Dr. Axel Mühlhausen, Product Manager Digital Solutions bei der Hamm AG

Aufzeichnung der Daten

Smart Doc zeichnet Daten auf, sobald mit Vibration oder Oszillation verdichtet wird. Dazu wird während der dynamischen Verdichtung über einen Beschleunigungssensor an der Bandage die Tragfähigkeit des Bodens ermittelt.

Als Messgröße für die Verdichtung wird der HMV (Hamm Measurement Value) verwendet, ein Maß für die Tragfähigkeit des Untergrunds bei der Verdichtung.

Das Ergebnis

Als Ergebnis liefert die App einen Verdichtungsreport im PDF-Format. Dieser zeigt die wesentlichen Daten zu Projekt und Baulos, die technischen Daten des Walzenzugs (Gewicht, Bandagenbreite und statische Linienlast), die verschiedenen Verdichtungsparameter und die Anzahl der Überfahrten pro Walzbahn.

Der Bericht beinhaltet zudem eine Grafik, die verdeutlicht, an welchen Stellen bereits wie intensiv verdichtet wurde.

Sie möchten mehr über Smart Doc wissen?

Eine Übersicht aller wesentlichen Funktionen der App stellen wir Ihnen im Video vor.

Mit diesem QR-Code können Sie die kostenlose Smart Doc App von Hamm herunterladen.

Smart Doc App herunterladen

Die App ist kostenlos und kann über den Google Play Store auf allen Android-Smartphones und -Tablets ab Android 6.0 installiert werden. Die App steht in den Sprachen Deutsch, Englisch, Spanisch und Französisch zur Verfügung.
