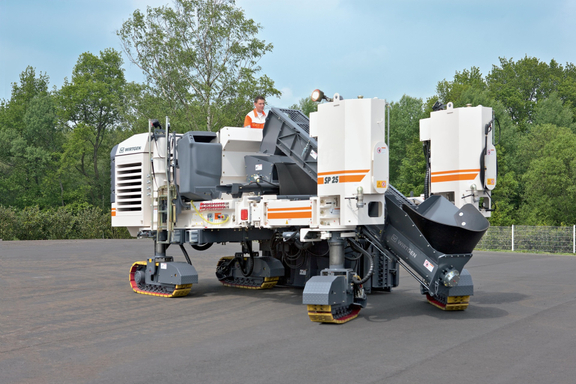

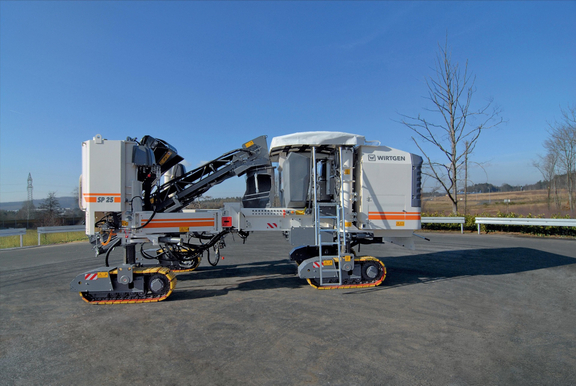

Offset-Gleitschalungsfertiger SP 25i

SP 25i Offset-Gleitschalungsfertiger

EU Stage 5 / US EPA Tier 4f

2'500

mm

2'000

mm

Einzigartiger, multifunktionaler Offset- und Inset-Gleitschalungsfertiger

  • Der multifunktionale Gleitschalungsfertiger baut verschiedenste monolithische Profile bis 2,0 m Höhe ein.
  • Betonflächen bis 3,5 m Einbaubreite lassen sich sowohl im Inset- als auch im Offset-Verfahren realisieren (nicht mit allen Optionen kombinierbar).
  • Ein bzw. zwei hydraulische Parallelogramm-Schwenkarme vorne und zwei hydraulisch teleskopierbare Kettenfahrwerke hinten ermöglichen einen hochflexiblen Betoneinbau.

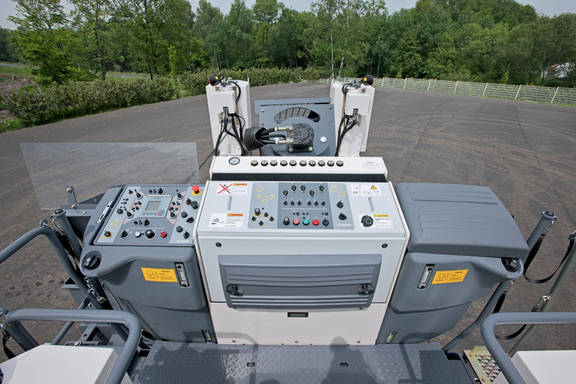

  • Das intelligente, elektronische Lenk- und Steuerungskonzept erlaubt das Fahren von sehr engen Radien und hohe Anpassungsfähigkeit an jede Baustellensituation.
  • Die Maschine kann über Leitdrahtabtastung, den leitdrahtlosen WIRTGEN AutoPilot 2.0 oder 3D-Anwendungen präzise gesteuert werden.
Weniger anzeigen
Highlights
Hochflexible Offset-Betoniereinheit
Hochwertige Maschinensteuerung
Praxisgerechtes Lenk- und Antriebssystem
Wirtschaftliche Dieselmotorsteuerung
Autopilot - Wirtschaftliche, leitdrahtlose Maschinensteuerung
Vollmodulare Inset-Betoniereinheit
Zukunftssichere 3D-Schnittstelle
Erstklassige Querneigungsregelung
Durchdachtes Transportkonzept

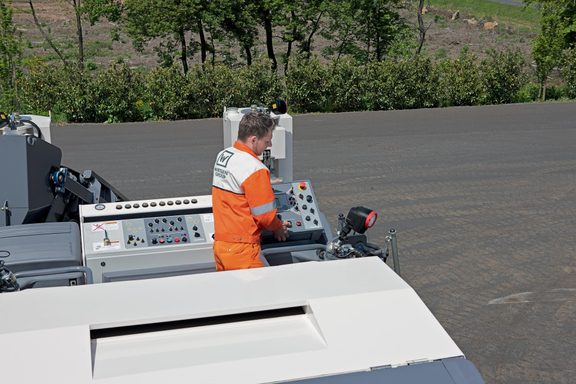

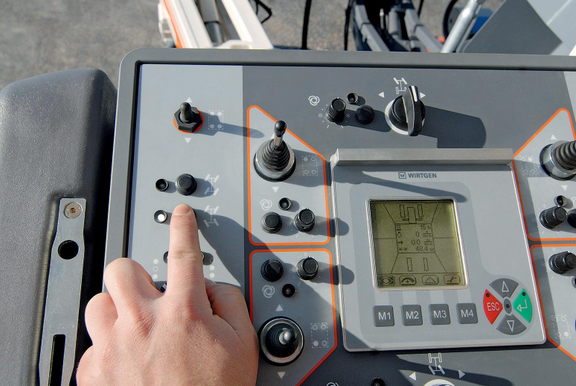

Einfache Bedienung
Modulare Umrüstbarkeit

Betoneinbau Offset

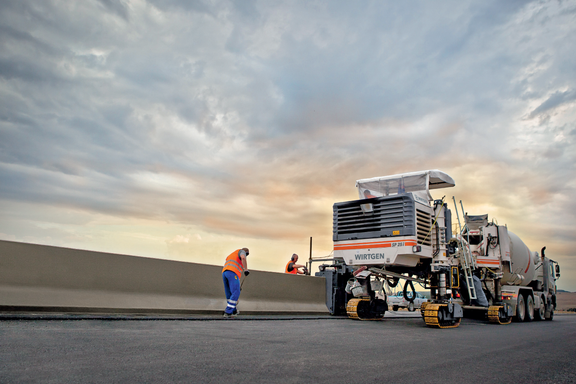

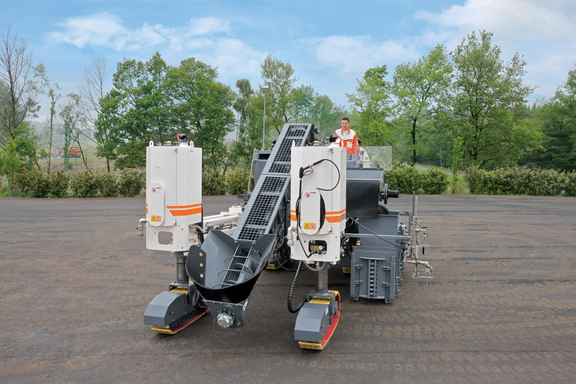

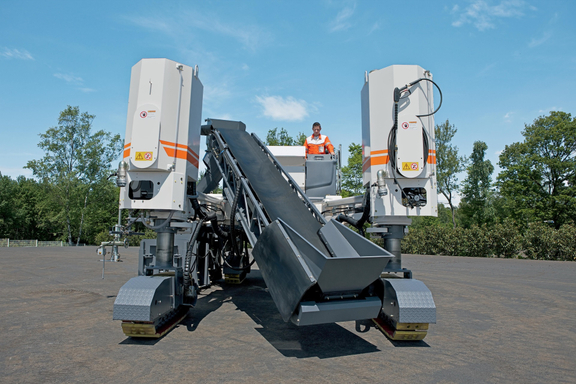

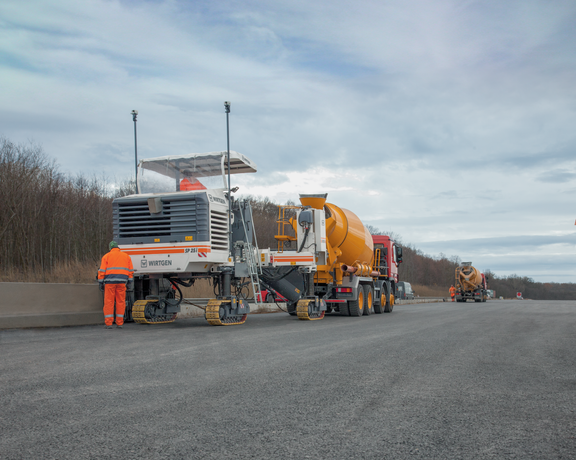

Bei Offset-Anwendungen übergibt ein Betonmischer den Beton in den Aufnahmetrichter. Der Transport in die Gleitschalung erfolgt über ein schwenkbares Förderband oder eine schwenkbare Förderschnecke. Je nach Maschinenmodell ist das Förderband in verschiedenen Längen und in faltbarer Ausführung verfügbar. Auch die Förderschnecke ist in unterschiedlichen Varianten lieferbar. Ob Förderband oder -schnecke: Alle Einstellungen wie Fördergeschwindigkeit, Steigungswinkel oder Positionierung können per Knopfdruck umgesetzt werden.

Mehr erfahren

Nivelliertechnologie

Die WIRTGEN Nivelliertechnologie regelt Höhe, Tiefe und Neigung für absolut präzise Ergebnisse. Dabei gleicht das System permanent die tatsächlichen Ist-Werte mit einer voreingestellten Sollgröße ab und regelt die Abweichungen proportional aus. Die moderne Maschinentechnologie sorgt für konstant gute Nivellierergebnisse und eine wesentliche Entlastung des Maschinenbedieners.

WIRTGEN bietet Kunden zuverlässige, eigenentwickelte Hard- und Software. Je nach Baumaßnahme und örtlichen Baustellengegebenheiten kommen dabei unterschiedliche Systeme zum Einsatz.

Mehr erfahren

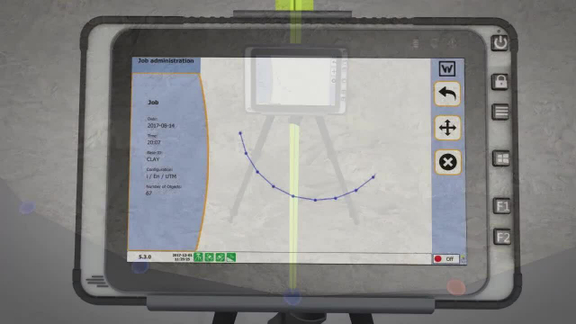

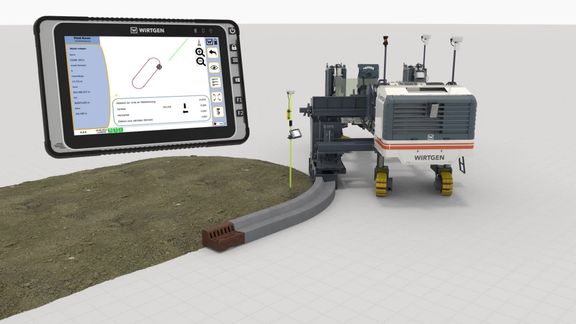

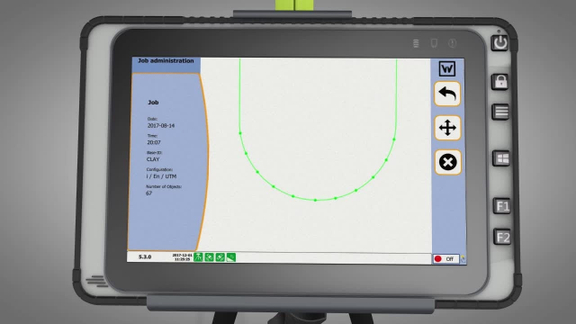

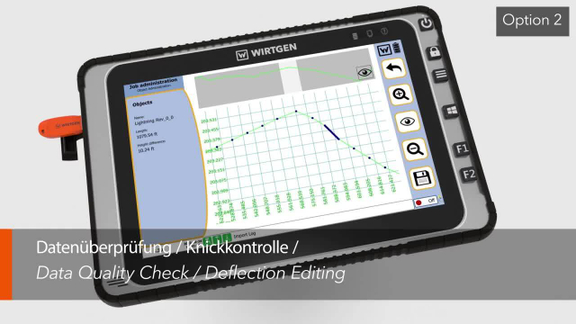

WIRTGEN AutoPilot 2.0

Automatische 3D-Steuerung für SP 15 / SP 15i / SP 25 / SP 25i

Mit dem eigenentwickelten AutoPilot 2.0 gibt WIRTGEN Kunden eine innovative und wirtschaftliche Alternative zur Lenkregelung per Leitdraht oder anderen 3D Maschinensteuerungssystemen an die Hand.

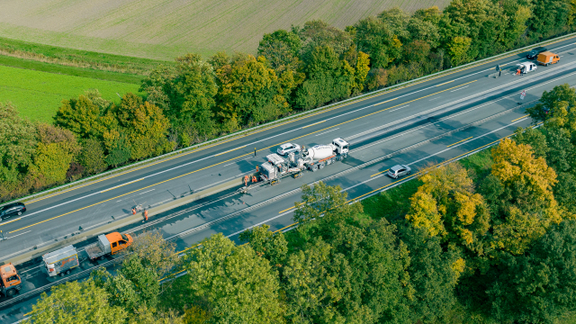

Das auf GNSS (Global Navigation Satellite System) basierende System dient zum automatischen Einbau von beliebigen Offset- und Inset-Profilen wie z.B. Betonschutzwänden auf Autobahnen oder Bordsteinen von Verkehrsinseln.

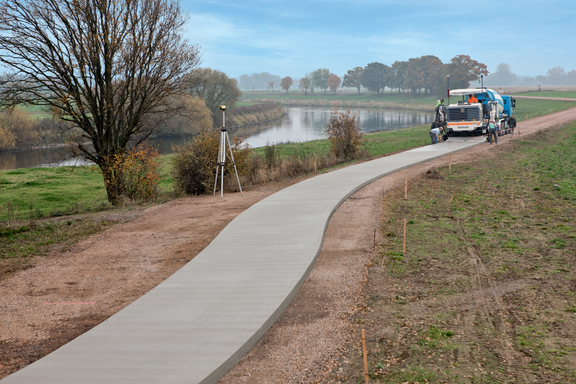

Im Gegensatz zu konventionellen 3D-Systemen wird das digitale Datenmodell vor Ort auf der Baustelle erzeugt. Auch komplexe Profilformen lassen sich in kurzer Zeit direkt auf der Baustelle erstellen.

Großer Vorteil des Systems: Aufwändiges Vermessen, Aufspannen und Demontieren von Leitdrähten entfallen genauso wie das Erstellen eines geodätischen Datenmodells.

Mehr erfahren

Technische Daten

Abgasstufe
Anzahl Kettenlaufwerke
Betriebsgewicht, CE
Hydraulische Höhenverstellung
Max. Schalungsbreite
Max. Schalungshöhe
Mechanische Höhenverstellung
Nennleistung
Schalung seitlich verschiebbar
Abgasstufe
EU Stage 5 / US EPA Tier 4f
Anzahl Kettenlaufwerke
3
Betriebsgewicht, CE
13'600 kg
Hydraulische Höhenverstellung
1'250 mm
Max. Schalungsbreite
2'500 mm
Max. Schalungshöhe
2'000 mm
Mechanische Höhenverstellung
560 mm
Nennleistung
115 kW / 156 PS bei 2.100 min-1
Schalung seitlich verschiebbar
1'100 mm

Alle Angaben, Abbildungen und Texte sind unverbindlich und können Sonderausstattungen enthalten. Technische Änderungen ohne vorherige Ankündigung vorbehalten. Leistungsdaten sind abhängig von den Einsatzbedingungen.
