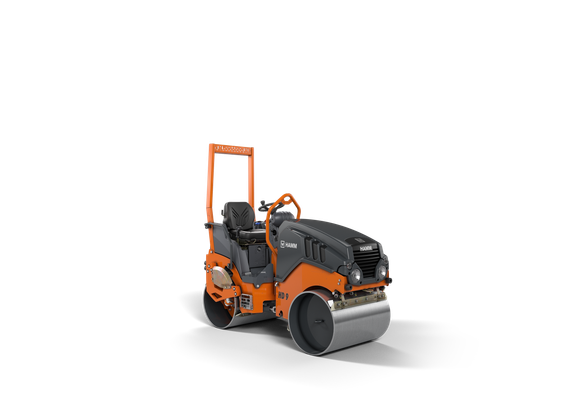

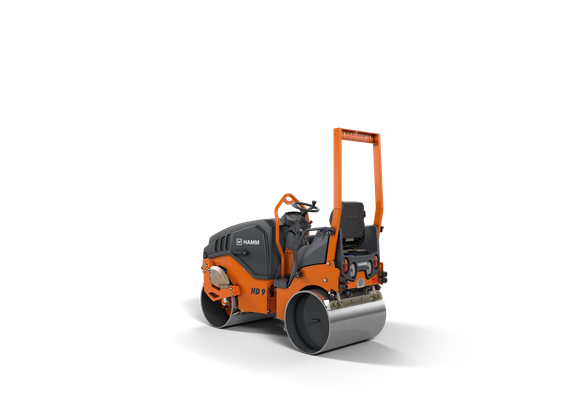

HD 9 VV Rodillo tándem con dos tambores de vibración
1.670 kg
900 mm
UE Fase V/EPA Tier 4
Articulación de 3 puntos
La articulación pendular de 3 puntos se diferencia de las construcciones convencionales por la disposición geométrica y la conexión de las tres articulaciones individuales, así como por un soporte pendular adicional entre las dos articulaciones superiores. Permite una maniobrabilidad óptima, gran seguridad de conducción y un máximo confort de conducción.
Datos técnicos
- Serie
- Nombre
- Descripción
- Categoría normativa de emisiones
- Código de serie
-
- Serie
- HD CompactLine
- Nombre
- HD 9 VV
- Descripción
- Rodillo tándem con dos tambores de vibración
- Categoría normativa de emisiones
- UE Fase V/EPA Tier 4
- Código de serie
- H263
- Peso de servicio con ROPS
- Peso en vacío sin cabina, sin ROPS
- Carga lineal estática, detrás
- Carga lineal estática, delante
- Carga eje, detrás
- Carga eje, delante
-
- Peso de servicio con ROPS
- 1,670 kg
- Peso en vacío sin cabina, sin ROPS
- 1,500 kg
- Carga lineal estática, detrás
- 8.8
- Carga lineal estática, delante
- 8 kg/cm
- Carga eje, detrás
- 875 kg
- Carga eje, delante
- 795 kg
- Anchura total
- Longitud total
- Anchura de trabajo máxima
- Distancia entre ejes
- Distancia al suelo, centro
- Radio de giro de trazada, interior
- Altura total con ROPS
-
- Anchura total
- 1,040 mm
- Longitud total
- 2,295 mm
- Anchura de trabajo máxima
- 1,000 mm
- Distancia entre ejes
- 1,560 mm
- Distancia al suelo, centro
- 230 mm
- Radio de giro de trazada, interior
- 2,130 mm
- Altura total con ROPS
- 2,210 mm
- Tipo de tambor, delante
- Tipo de tambor, detrás
- Grosor del tambor, detrás
- Grosor del tambor, delante
- Diámetro del tambor, detrás
- Diámetro del tambor, delante
- Anchura del tambor, detrás
- Anchura del tambor, delante
-
- Tipo de tambor, delante
- liso/no dividido
- Tipo de tambor, detrás
- liso/no dividido
- Grosor del tambor, detrás
- 12 mm
- Grosor del tambor, delante
- 12 mm
- Diámetro del tambor, detrás
- 620 mm
- Diámetro del tambor, delante
- 620 mm
- Anchura del tambor, detrás
- 900 mm
- Anchura del tambor, delante
- 900 mm
- Fabricante
- Tipo
- Cilindros, número
- Norma sobre gases de escape
- Tratamiento posterior de gases de escape
- Potencia ISO 14396, rpm
- Potencia ISO 14396, CV
- Potencia ISO 14396, kW
- Potencia SAE J1349, rpm
- Potencia SAE J1349, CV
- Potencia SAE J1349, kW
-
- Fabricante
- KUBOTA
- Tipo
- D1105-E4B
- Cilindros, número
- 3
- Norma sobre gases de escape
- UE Fase V/EPA Tier 4
- Tratamiento posterior de gases de escape
- -
- Potencia ISO 14396, rpm
- 2,600 rpm
- Potencia ISO 14396, CV
- 21.9 PS
- Potencia ISO 14396, kW
- 16.1 kW
- Potencia SAE J1349, rpm
- 2,600 rpm
- Potencia SAE J1349, CV
- 21.6 hp
- Potencia SAE J1349, kW
- 16.1 kW
- Velocidad, con progresión continua
- Capacidad de ascenso sin vibración
- Capacidad de ascenso con vibración
-
- Velocidad, con progresión continua
- 0 - 11,0
- Capacidad de ascenso sin vibración
- 40 %
- Capacidad de ascenso con vibración
- 30
- Fuerza centrífuga, detrás, II
- Fuerza centrífuga, detrás, I
- Fuerza centrífuga, delante, II
- Fuerza centrífuga, delante, I
- Amplitud, delante, II
- Amplitud, delante, I
- Frecuencia de vibración, detrás, II
- Frecuencia de vibración, detrás, I
- Frecuencia de vibración, delante, II
- Frecuencia de vibración, delante, I
- Amplitud, detrás, II
- Amplitud, detrás, I
-
- Fuerza centrífuga, detrás, II
- 11 kN
- Fuerza centrífuga, detrás, I
- 17 kN
- Fuerza centrífuga, delante, II
- 11 kN
- Fuerza centrífuga, delante, I
- 17 kN
- Amplitud, delante, II
- 0.38 mm
- Amplitud, delante, I
- 0.38 mm
- Frecuencia de vibración, detrás, II
- 48 Hz
- Frecuencia de vibración, detrás, I
- 61 Hz
- Frecuencia de vibración, delante, II
- 48 Hz
- Frecuencia de vibración, delante, I
- 61 Hz
- Amplitud, detrás, II
- 0.38 mm
- Amplitud, detrás, I
- 0.38 mm
- Dirección, tipo
- Rociado con agua, tipo
- Ángulo de suspensión pendular +/-
-
- Dirección, tipo
- Dirección articulada
- Rociado con agua, tipo
- Presión
- Ángulo de suspensión pendular +/-
- 8 °
- Rociado con agua, tipo
-
- Rociado con agua, tipo
- Presión
- Depósito de combustible, contenido
- Depósito de agua, contenido
-
- Depósito de combustible, contenido
- 33 l
- Depósito de agua, contenido
- 70 l
- Potencia acústica Lw(A), medida
- Nivel de potencia acústica L(WA), garantizada
-
- Potencia acústica Lw(A), medida
- 101 dB(A)
- Nivel de potencia acústica L(WA), garantizada
- 105
Productos relacionados
HD 10C VT
Rodillo tándem con tambor de vibración y juego de ruedas
| Peso | 1.640 kg |
| Anchura de cilindro | 1.000 mm |
| Categoría normativa de emisiones | UE Fase V/EPA Tier 4 |
HD 8 VV
Rodillo tándem con dos tambores de vibración
| Peso | 1.590 kg |
| Anchura de cilindro | 800 mm |
| Categoría normativa de emisiones | UE Fase V/EPA Tier 4 |
HD 10C VV
Rodillo tándem con dos tambores de vibración
| Peso | 1.680 kg |
| Anchura de cilindro | 1.000 mm |
| Categoría normativa de emisiones | UE Fase V/EPA Tier 4 |

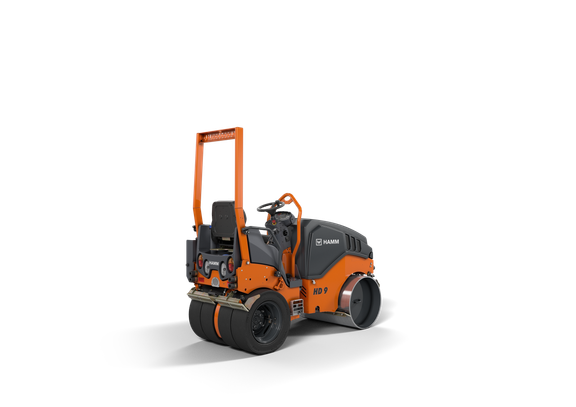

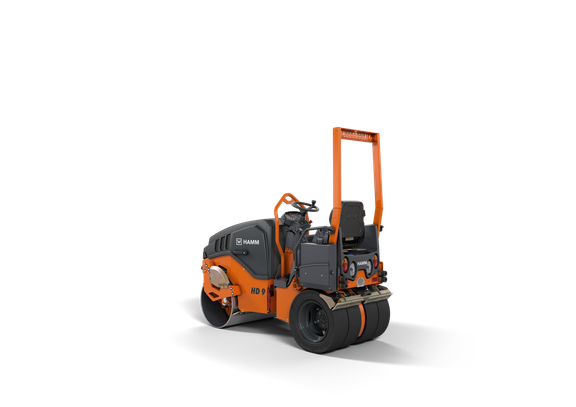

HD 9 VT
