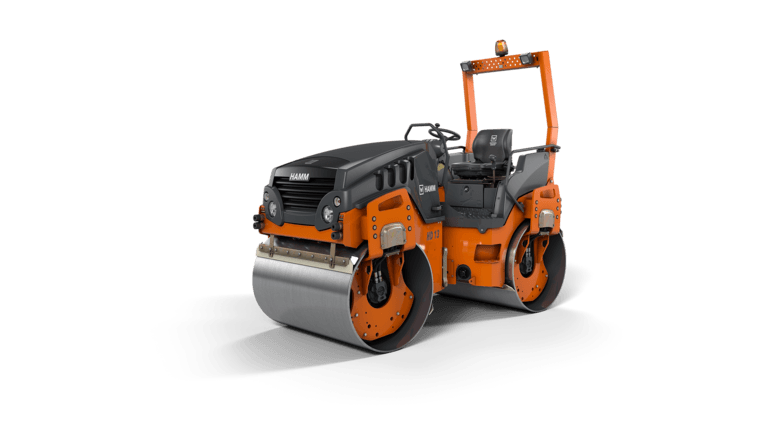

Rodillo tándem con dos tambores de vibración HD 13 VV

HD 13 VV Rodillo tándem con dos tambores de vibración

3.965 kg

1.300 mm

UE Fase IIIA

Highlights

  • Dimensiones compactas
  • Manejo sencillo, intuitivo e independiente del idioma
  • Facilidad de transporte y carga
  • Puesto ergonómico de mando del conductor
  • Excelente visión del borde del tambor, la máquina y el entorno de la obra
Show less

Articulación de 3 puntos

La articulación pendular de 3 puntos se diferencia de las construcciones convencionales por la disposición geométrica y la conexión de las tres articulaciones individuales, así como por un soporte pendular adicional entre las dos articulaciones superiores. Permite una maniobrabilidad óptima, gran seguridad de conducción y un máximo confort de conducción.

Descubrir más

Datos técnicos

Serie
Nombre
Descripción
Categoría normativa de emisiones
Código de serie
Serie
HD CompactLine
Nombre
HD 13 VV
Descripción
Rodillo tándem con dos tambores de vibración
Categoría normativa de emisiones
UE Fase IIIA
Código de serie
H201
Peso de servicio con ROPS
Carga lineal estática, detrás
Carga lineal estática, delante
Peso de servicio con ROPS
3.965 kg
Carga lineal estática, detrás
15.1
Carga lineal estática, delante
15,4 kg/cm
Anchura total
Longitud total
Anchura de trabajo máxima
Altura total con cabina
Distancia entre ejes
Radio de giro de trazada, interior
Altura total con ROPS
Distancia respecto al bordillo, detrás
Distancia respecto al bordillo, izquierda
Anchura total
1.426 mm
Longitud total
2.896 mm
Anchura de trabajo máxima
1.350 mm
Altura total con cabina
2.720 mm
Distancia entre ejes
1.950 mm
Radio de giro de trazada, interior
2.690 mm
Altura total con ROPS
2.590 mm
Distancia respecto al bordillo, detrás
720 mm
Distancia respecto al bordillo, izquierda
720 mm
Tipo de tambor, delante
Tipo de tambor, detrás
Desplazamiento de carril, derecha
Desplazamiento de carril, izquierda
Grosor del tambor, detrás
Grosor del tambor, delante
Diámetro del tambor, detrás
Diámetro del tambor, delante
Anchura del tambor, detrás
Anchura del tambor, delante
Tipo de tambor, delante
liso/no dividido
Tipo de tambor, detrás
liso/no dividido
Desplazamiento de carril, derecha
50 mm
Desplazamiento de carril, izquierda
0 mm
Grosor del tambor, detrás
17 mm
Grosor del tambor, delante
17 mm
Diámetro del tambor, detrás
900 mm
Diámetro del tambor, delante
900 mm
Anchura del tambor, detrás
1.300 mm
Anchura del tambor, delante
1.300 mm
Fabricante
Tipo
Cilindros, número
Norma sobre gases de escape
Tratamiento posterior de gases de escape
Potencia ISO 14396, rpm
Potencia ISO 14396, CV
Potencia ISO 14396, kW
Potencia SAE J1349, rpm
Potencia SAE J1349, CV
Potencia SAE J1349, kW
Fabricante
KUBOTA
Tipo
V2203
Cilindros, número
4
Norma sobre gases de escape
UE Fase IIIA
Tratamiento posterior de gases de escape
-
Potencia ISO 14396, rpm
2.700 rpm
Potencia ISO 14396, CV
47,1 PS
Potencia ISO 14396, kW
34,6 kW
Potencia SAE J1349, rpm
2.700 rpm
Potencia SAE J1349, CV
46,4 hp
Potencia SAE J1349, kW
34,6 kW
Velocidad, con progresión continua
Capacidad de ascenso sin vibración
Capacidad de ascenso con vibración
Velocidad, con progresión continua
0 - 11,0
Capacidad de ascenso sin vibración
40 %
Capacidad de ascenso con vibración
30
Fuerza centrífuga, detrás, II
Fuerza centrífuga, detrás, I
Fuerza centrífuga, delante, II
Fuerza centrífuga, delante, I
Amplitud, delante, II
Amplitud, delante, I
Frecuencia de vibración, detrás, II
Frecuencia de vibración, detrás, I
Frecuencia de vibración, delante, II
Frecuencia de vibración, delante, I
Amplitud, detrás, II
Amplitud, detrás, I
Fuerza centrífuga, detrás, II
35 kN
Fuerza centrífuga, detrás, I
58 kN
Fuerza centrífuga, delante, II
35 kN
Fuerza centrífuga, delante, I
58 kN
Amplitud, delante, II
0,31 mm
Amplitud, delante, I
0,51 mm
Frecuencia de vibración, detrás, II
48 Hz
Frecuencia de vibración, detrás, I
57 Hz
Frecuencia de vibración, delante, II
48 Hz
Frecuencia de vibración, delante, I
57 Hz
Amplitud, detrás, II
0,31 mm
Amplitud, detrás, I
0,51 mm
Dirección, tipo
Rociado con agua, tipo
Ángulo de suspensión pendular +/-
Dirección, tipo
Dirección articulada
Rociado con agua, tipo
Presión
Ángulo de suspensión pendular +/-
8 °
Rociado con agua, tipo
Rociado con agua, tipo
Presión
Depósito de combustible, contenido
Depósito de agua, contenido
Depósito de combustible, contenido
73 l
Depósito de agua, contenido
260 l
Potencia acústica Lw(A), medida
Nivel de potencia acústica L(WA), garantizada
Potencia acústica Lw(A), medida
103 dB(A)
Nivel de potencia acústica L(WA), garantizada
106

Equipamiento

  • Articulación pendular de 3 puntos
  • Desplazamiento de trazada
  • Puesto del conductor aislado de vibraciones
  • Dirección hidrostática
  • Puesto del conductor accesible por ambos lados
  • Sistema de rociado de agua a presión
  • Barandillas de subida izquierda/derecha
  • Cubierta del tablero de instrumentos bloqueable y resistente a las inclemencias meteorológicas
  • Tablero de instrumentos con indicaciones, luces de control e interruptores

Equipamiento especial

  • Rascador de plástico, abatible
  • Protección de correas trapezoidales
  • Enganche para remolque
  • Argolla de enganche, delante
  • Válvula de drenaje de agua
  • Iluminación del borde del tambor
  • Luz omnidireccional
  • Faros de trabajo
  • Alarma de marcha atrás
  • Sistema automático de parada del motor
  • Inyección de anticongelante
  • Esparcidor de gravilla
  • Equipo de corte y presión de bordes
  • ROPS, plegable
