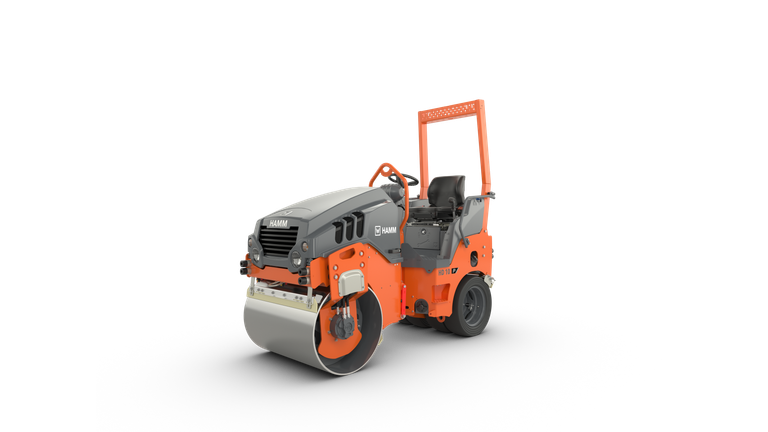

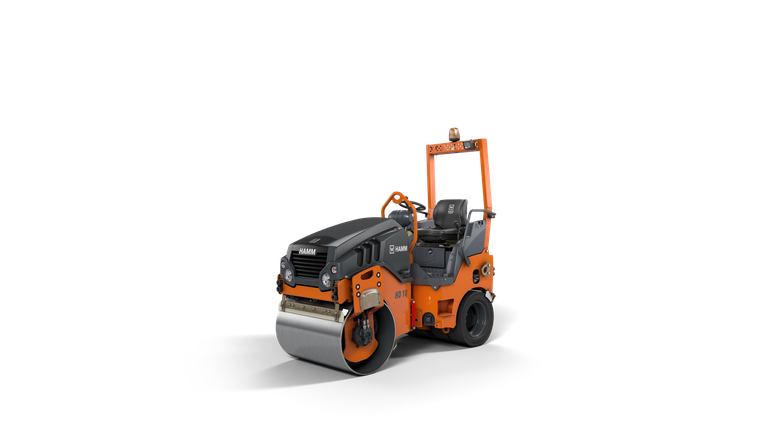

Rodillo tándem con tambor de vibración y juego de ruedas HD 10 VT

HD 10 VT Rodillo tándem con tambor de vibración y juego de ruedas

2.385 kg

1.000 mm

UE Fase IIIA

Highlights

  • Puesto ergonómico de mando del conductor
  • Facilidad de transporte y carga
  • Excelente visión del borde del tambor, la máquina y el entorno de la obra
  • Dimensiones compactas
  • Manejo sencillo, intuitivo e independiente del idioma
Show less

Articulación de 3 puntos

La articulación pendular de 3 puntos se diferencia de las construcciones convencionales por la disposición geométrica y la conexión de las tres articulaciones individuales, así como por un soporte pendular adicional entre las dos articulaciones superiores. Permite una maniobrabilidad óptima, gran seguridad de conducción y un máximo confort de conducción.

Descubrir más

Datos técnicos

Serie
Nombre
Descripción
Categoría normativa de emisiones
Código de serie
Serie
HD CompactLine
Nombre
HD 10 VT
Descripción
Rodillo tándem con tambor de vibración y juego de ruedas
Categoría normativa de emisiones
UE Fase IIIA
Código de serie
H262
Carga lineal estática, delante
Peso de servicio con ROPS
Carga lineal estática, delante
12,1 kg/cm
Peso de servicio con ROPS
2.385 kg
Anchura total
Longitud total
Anchura de trabajo máxima
Distancia entre ejes
Distancia al suelo, centro
Radio de giro de trazada, interior
Altura total con ROPS
Distancia respecto al bordillo, detrás
Distancia respecto al bordillo, izquierda
Anchura total
1.110 mm
Longitud total
2.530 mm
Anchura de trabajo máxima
1.050 mm
Distancia entre ejes
1.700 mm
Distancia al suelo, centro
280 mm
Radio de giro de trazada, interior
2.470 mm
Altura total con ROPS
2.475 mm
Distancia respecto al bordillo, detrás
570 mm
Distancia respecto al bordillo, izquierda
570 mm
Diámetro del tambor, delante
Anchura del tambor, delante
Tipo de tambor, delante
Grosor del tambor, delante
Desplazamiento de carril, derecha
Desplazamiento de carril, izquierda
Diámetro del tambor, delante
720 mm
Anchura del tambor, delante
1.000 mm
Tipo de tambor, delante
liso/no dividido
Grosor del tambor, delante
15 mm
Desplazamiento de carril, derecha
50 mm
Desplazamiento de carril, izquierda
0 mm
Número de neumáticos, detrás
Tamaño de neumáticos, detrás
Anchura sobre neumáticos, detrás
Número de neumáticos, detrás
4
Tamaño de neumáticos, detrás
205/60-R15
Anchura sobre neumáticos, detrás
1.000 mm
Fabricante
Tipo
Cilindros, número
Norma sobre gases de escape
Tratamiento posterior de gases de escape
Potencia ISO 14396, rpm
Potencia ISO 14396, CV
Potencia ISO 14396, kW
Potencia SAE J1349, rpm
Potencia SAE J1349, CV
Potencia SAE J1349, kW
Fabricante
KUBOTA
Tipo
D1503
Cilindros, número
3
Norma sobre gases de escape
UE Fase IIIA
Tratamiento posterior de gases de escape
-
Potencia ISO 14396, rpm
2.700 rpm
Potencia ISO 14396, CV
31,1 PS
Potencia ISO 14396, kW
22,9 kW
Potencia SAE J1349, rpm
2.700 rpm
Potencia SAE J1349, CV
30,7 hp
Potencia SAE J1349, kW
22,9 kW
Velocidad, con progresión continua
Capacidad de ascenso sin vibración
Capacidad de ascenso con vibración
Velocidad, con progresión continua
0 - 12,0
Capacidad de ascenso sin vibración
40 %
Capacidad de ascenso con vibración
30
Fuerza centrífuga, delante, II
Fuerza centrífuga, delante, I
Amplitud, delante, II
Amplitud, delante, I
Frecuencia de vibración, delante, II
Frecuencia de vibración, delante, I
Fuerza centrífuga, delante, II
26 kN
Fuerza centrífuga, delante, I
43 kN
Amplitud, delante, II
0,45 mm
Amplitud, delante, I
0,45 mm
Frecuencia de vibración, delante, II
51 Hz
Frecuencia de vibración, delante, I
65 Hz
Dirección, tipo
Rociado con agua, tipo
Ángulo de suspensión pendular +/-
Dirección, tipo
Dirección articulada
Rociado con agua, tipo
Presión
Ángulo de suspensión pendular +/-
8 °
Rociado con agua, tipo
Rociado con agua, tipo
Presión
Depósito de combustible, contenido
Depósito de agua, contenido
Depósito de aditivos, contenido
Depósito de combustible, contenido
42 l
Depósito de agua, contenido
180 l
Depósito de aditivos, contenido
18 l
Potencia acústica Lw(A), medida
Nivel de potencia acústica L(WA), garantizada
Potencia acústica Lw(A), medida
104 dB(A)
Nivel de potencia acústica L(WA), garantizada
106

Equipamiento

  • Enchufe de 12 V
  • Rascador de plástico, abatible
  • Estribo de elevación central
  • Desagüe central
  • Filtros de agua (3 unidades)
  • Sistema automático de vibración
  • Desplazamiento de trazada, mecánico
  • Puesto del conductor aislado de vibraciones
  • Palanca de marcha, izquierda y derecha
  • Puesto del conductor accesible por ambos lados
  • Sistema de rociado de agua a presión
  • Cubierta del tablero de instrumentos bloqueable y resistente a las inclemencias meteorológicas
  • Tablero de instrumentos con indicaciones, luces de control e interruptores
  • Articulación pendular de 3 puntos

Equipamiento especial

  • ROPS, rígido
  • Protección de correas trapezoidales
  • Enganche para remolque
  • Argolla de enganche, delante
  • Válvula de drenaje de agua
  • Iluminación del borde del tambor
  • Faros de trabajo
  • Sistema de medición de temperatura HAMM (HTM)
  • Compactómetro HAMM (HCM)
  • Inyección de anticongelante
  • Bloqueo de todas las ruedas
  • Faldones térmicos
  • Esparcidor de gravilla
  • Marcador de trazada
  • Equipo de corte y presión de bordes
