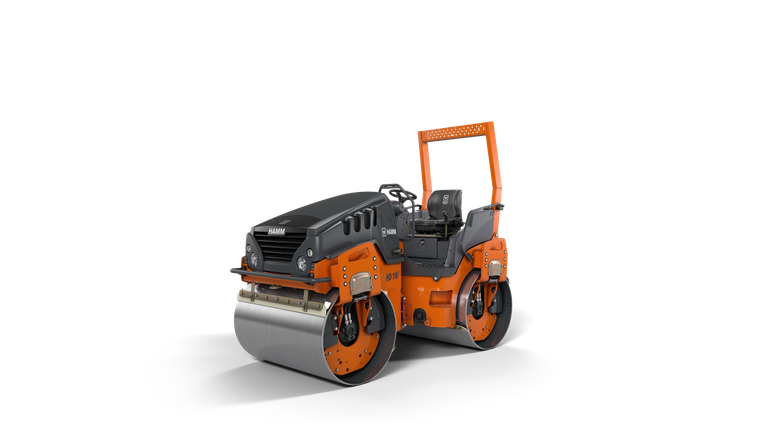

Тандемный дорожный каток с двумя вибрирующими вальцами HD 14i VV

HD 14i VV Тандемный дорожный каток с двумя вибрирующими вальцами

4 685 кг

1 380 мм

EU Stage V / EPA Tier 4

  • Отличный обзор края вальца, машины и стройплощадки
  • Эргономичная платформа машиниста
  • Простая транспортировка и погрузка
  • Простая, интуитивная и понятная на любом языке концепция управления
  • Компактные размеры
Show less

3-точечное качающееся шарнирное соединение

3-точечное качающееся шарнирное соединение отличается особым геометрическим расположением и соединением трех отдельных шарниров, а также наличием дополнительной качающейся опоры между двумя верхними шарнирами стандартного исполнения. Оно обеспечивает оптимальную управляемость катка, высокую безопасность вождения и комфортные условия работы операторов.

Узнать больше

Технические характеристики

Серия
Название
Описание
Норма токсичности ОГ
Серия
Серия
HD CompactLine
Название
HD 14i VV
Описание
Тандемный дорожный каток с двумя вибрирующими вальцами
Норма токсичности ОГ
EU Stage V / EPA Tier 4
Серия
H285
Рабочая масса с ROPS
Собственная масса без кабины, без ROPS
Рабочая масса с кабиной
Статическая линейная нагрузка сзади
Статическая линейная нагрузка спереди
Нагрузка на заднюю ось
Нагрузка на переднюю ось
Рабочая масса с ROPS
4 435 кг
Собственная масса без кабины, без ROPS
4 115 кг
Рабочая масса с кабиной
4 685 кг
Статическая линейная нагрузка сзади
15.8
Статическая линейная нагрузка спереди
16,3 кг/см
Нагрузка на заднюю ось
2 180 кг
Нагрузка на переднюю ось
2 255 кг
Общая ширина
Общая длина
Максимальная рабочая ширина
Общая высота с кабиной
Расстояние между осями
Дорожный просвет, по центру
Радиус поворота катка, по внутреннему следу
Общая высота с ROPS
Общая ширина
1 506 мм
Общая длина
2 965 мм
Максимальная рабочая ширина
1 430 мм
Общая высота с кабиной
2 720 мм
Расстояние между осями
1 950 мм
Дорожный просвет, по центру
305 мм
Радиус поворота катка, по внутреннему следу
2 650 мм
Общая высота с ROPS
2 590 мм
Тип вальцов, спереди
Тип вальцов, сзади
Смещение колеи вправо
Смещение колеи влево
Толщина обечайки вальца сзади
Толщина обечайки вальца спереди
Диаметр вальца сзади
Диаметр вальца спереди
Ширина вальца сзади
Ширина вальца спереди
Тип вальцов, спереди
гладкий/неразрезной
Тип вальцов, сзади
гладкий/неразрезной
Смещение колеи вправо
50 мм
Смещение колеи влево
0 мм
Толщина обечайки вальца сзади
16 мм
Толщина обечайки вальца спереди
16 мм
Диаметр вальца сзади
898 мм
Диаметр вальца спереди
898 мм
Ширина вальца сзади
1 380 мм
Ширина вальца спереди
1 380 мм
Производитель
Тип
Цилиндры, количество
Норма токсичности ОГ
Нейтрализация отработавших газов
Мощность, ISO 14396, об/мин
Мощность, ISO 14396, л. с.
Мощность, ISO 14396, кВт
Мощность, SAE J1995, об/мин
Мощность, SAE J1995, л. с.
Мощность, SAE J1995, кВт
Производитель
KUBOTA
Тип
V2403-CR-E5B
Цилиндры, количество
4
Норма токсичности ОГ
EU Stage V / EPA Tier 4
Нейтрализация отработавших газов
DOC-DPF
Мощность, ISO 14396, об/мин
2 700 rpm
Мощность, ISO 14396, л. с.
50 ЛС
Мощность, ISO 14396, кВт
36,8 кВт
Мощность, SAE J1995, об/мин
2 700 rpm
Мощность, SAE J1995, л. с.
50,1 hp
Мощность, SAE J1995, кВт
37,4 кВт
Скорость, бесступенчатая
Способность к преодолению подъемов без вибрации
Способность к преодолению подъемов с вибрацией
Скорость, бесступенчатая
0 - 11,0
Способность к преодолению подъемов без вибрации
40 %
Способность к преодолению подъемов с вибрацией
30
Центробежная сила сзади II
Центробежная сила сзади I
Центробежная сила спереди II
Центробежная сила спереди I
Амплитуда спереди II
Амплитуда спереди I
Частота вибрации сзади II
Частота вибрации сзади I
Частота вибрации спереди II
Частота вибрации спереди I
Амплитуда сзади II
Амплитуда сзади I
Центробежная сила сзади II
39 кН
Центробежная сила сзади I
64 кН
Центробежная сила спереди II
39 кН
Центробежная сила спереди I
64 кН
Амплитуда спереди II
0,31 мм
Амплитуда спереди I
0,51 мм
Частота вибрации сзади II
51 Гц
Частота вибрации сзади I
60 Гц
Частота вибрации спереди II
51 Гц
Частота вибрации спереди I
60 Гц
Амплитуда сзади II
0,31 мм
Амплитуда сзади I
0,51 мм
Рулевое управление, тип
Смачивающая система, тип
Угол осцилляции +/-
Рулевое управление, тип
Управление путём складывания шарнирного соединения
Смачивающая система, тип
Давление
Угол осцилляции +/-
8 °
Смачивающая система, тип
Смачивающая система, тип
Давление
Топливный бак, ёмкость
Ёмкость бака для воды
Топливный бак, ёмкость
73 л
Ёмкость бака для воды
285 л
Акустическая мощность LW(A), измеренная
Уровень звуковой мощности L(WA), гарантированный
Акустическая мощность LW(A), измеренная
102 дБ(А)
Уровень звуковой мощности L(WA), гарантированный
106

Оснащение

  • Розетка на 12 В
  • 3-точечное качающееся шарнирное соединение
  • Приборная панель с индикаторами, выключателями и контрольными лампами
  • Крышка приборной панели, запираемая, стойкая к атмосферным воздействиям
  • Напорная система орошения
  • Рабочее место машиниста, подъём с двух сторон
  • Рычаг управления слева и справа
  • Защита клиновидного приводного ремня
  • Механический разъединитель аккумуляторной батареи
  • Система смещения вальцов, механическая
  • Автоматический режим вибрации
  • Система фильтрации воды (3-ступенчатая)
  • Центральное сливное отверстие
  • Передняя проушина, CompactLine
Show less

Специальная комплектация

  • Скребок из пластика, складной
  • Кабина ROPS с системой отопления
  • Защита ROPS, складная
  • Сигнализатор непристёгнутого ремня безопасности
  • Радиоприёмник
  • Защитный навес
  • Устройство уплотнения и обрезки кромок
  • Разбрасыватель щебня
  • Измеритель уплотнения HCQ
  • Датчик температуры HAMM (HTM)
  • Сигнал заднего хода
  • Телематическая система, интерфейс
  • Фары рабочего освещения
  • Проблесковый маячок
  • Разъединитель аккумуляторной батареи
  • Капот двигателя со звукоизоляцией
  • Дополнительное зеркало
  • Комплект инструментов
  • Освещение краев обода вальца
Show less
Show less
