HAMM ist 2019 mit einem leistungsstarken und vielseitigen Programm an Verdichtungstechnik für den Erdbau am Markt vertreten. Auf der Bauma 2019 unterstreicht der Hersteller das Engagement mit einem separaten Ausstellungsbereich zum Erdbau. Zu sehen sind dort zahlreiche Maschinen und Lösungen für alle Märkte und unterschiedlichste Anwendungen. Neu sind die C-Walzenzüge für den Erdbau und eine neue Generation Schubschilder. Als Weltneuheit zeigt HAMM zudem eine Lösung für die Verdichtungsmessung bei der Oszillation in den VIO-Walzenzügen.

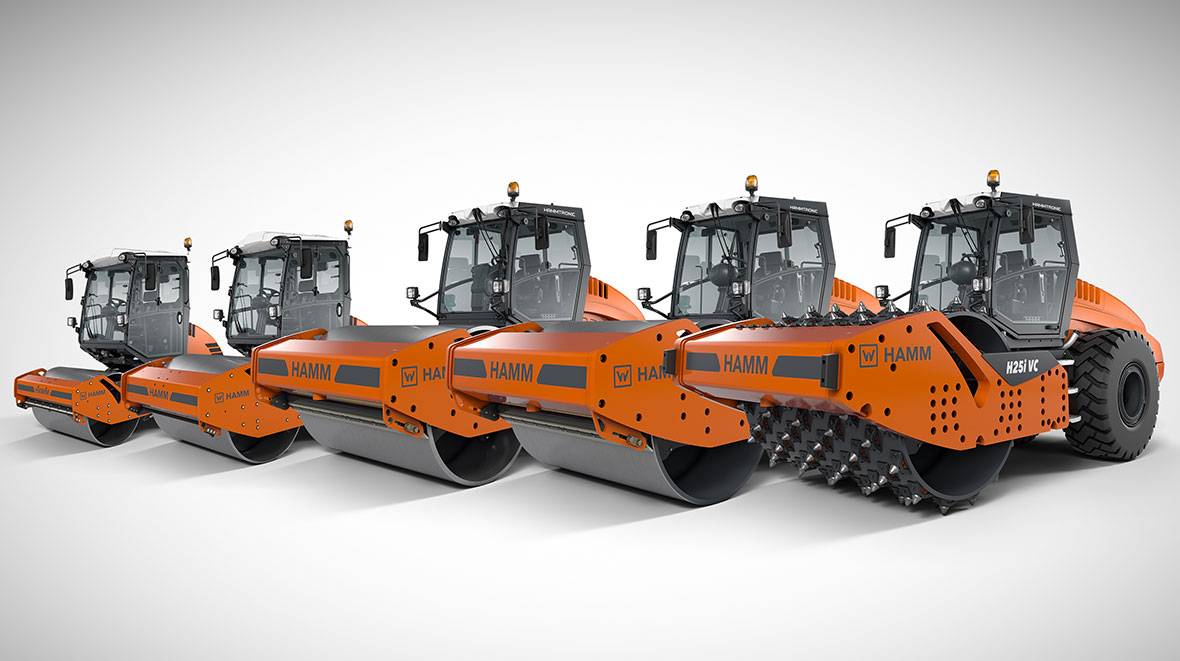

Die HAMM-Produktpalette für den Erdbau umfasst aktuell 63 Walzenzüge, abgestuft in marktüblichen Gewichtsklassen von 5 t bis 25 t. Die Arbeitsbreiten liegen zwischen 1,37 m und 2,22 m. Damit deckt HAMM die klassischen Einsatzbereiche im Erdbau ab. Zudem hat der deutsche Hersteller auch zahlreiche Spezialgeräte, wie den VC-Walzenzug und Optionen, wie z. B. verschiedene Schubschildvarianten oder einen Anbau-Plattenverdichter im Programm. Für die verschiedenen Märkte rund um den Globus stellt HAMM die Maschinen mit lokal nachgefragten Ausstattungen und entsprechend den jeweils gültigen Emissionsrichtlinien bereit.

Neue Synergien für die Bauwirtschaft

Mit dem umfassenden Produktportfolio ergänzt HAMM auch das Angebot von John Deere & Company perfekt. Gerade im Erdbau ergeben sich durch den Zusammenschluss der Wirtgen Group mit HAMM als Verdichtungsspezialist und John Deere & Company für die Bauwirtschaft attraktive Synergien. Konkret zeigt sich das beispielsweise bei der Verdichtung von Böden und der Bodenstabilisierung, wo sowohl Grader als auch Walzen für die Herstellung eines tragfähigen, ebenen Planums bzw. Unterbaus unverzichtbar sind.

Weitere Mehrwerte ergeben sich aus der Zusammenarbeit im Bereich der Telematik. In diesem Sektor verfügen die Wirtgen Group und John Deere über langjährige Erfahrung und sind hier Trendsetter in ihrem Marktsegment. Beide Unternehmen werden auch hier ihr Know-how aus beiden Welten künftig bündeln.

Drei Baureihen: Walzenzüge für alle Märkte

HAMM bietet drei verschiedene Walzenzug-Serien an: die kompakte H CompactLine mit Modellen bis 7 t, die Klassiker der Serie 3000 und die Serie H – mit Modellen zwischen 10 t und 25 t. Alle HAMM-Walzenzüge verfügen über ein 3-Punkt-Pendelknickgelenk, das für eine gleichmäßige Gewichtsverteilung und enorme Fahrstabilität sorgt. Zudem überzeugen sie durch einfache Bedienung, hervorragende Sichtverhältnisse, ein extrem hohes Maß an Sicherheit, eine enorme Produktivität, viele Ausstattungsvarianten und praxiserprobte Optionen.

Serie H CompactLine: Überzeugend kompakt

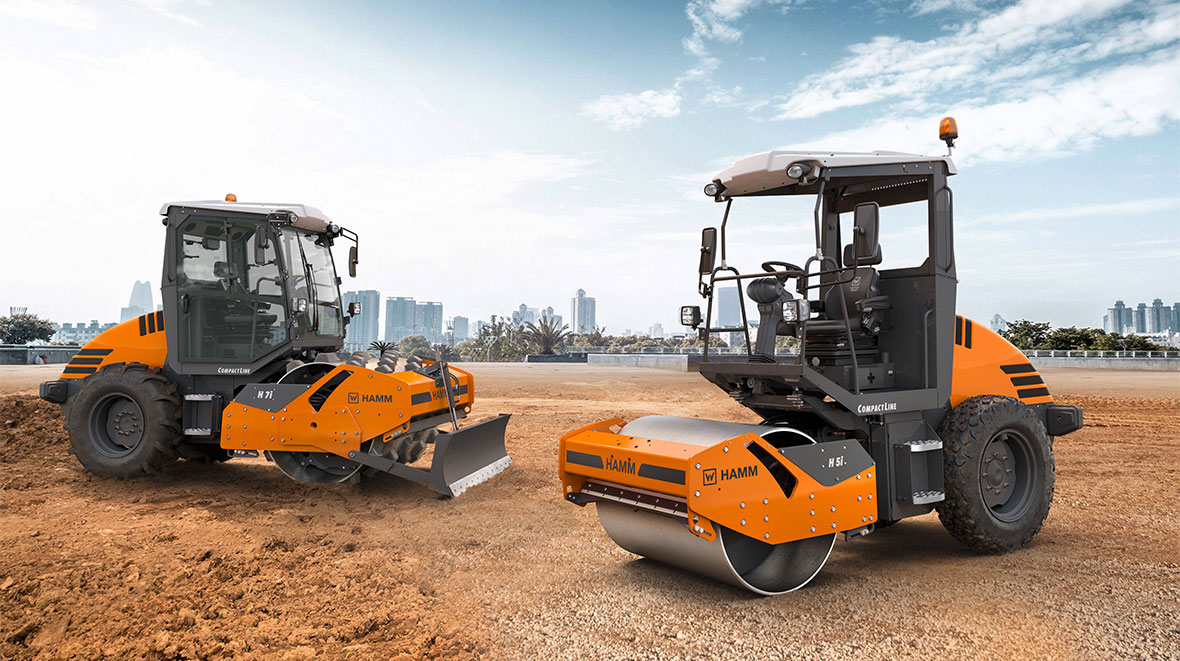

Die Walzenzüge der H CompactLine mit Gewichten zwischen 5 t und 7 t (Bandagenbreite 1,37 m bzw. 1,68 m) sind extrem kompakt gebaut und dadurch ideal geeignet für kleine oder enge Baustellen. Besonders hervorzuheben ist die H 7i: Mit ca. 4,40 m ist es weltweit der kürzeste Walzenzug in dieser Gewichtsklasse.

Dank des Fahrantriebs über Radmotoren bieten diese Walzenzüge viel Bodenfreiheit, während die Konstruktion des Vorderwagens einen großen Böschungswinkel ermöglicht. Dazu kommt die beachtliche Steigfähigkeit der kompakten Walzenzüge H 5i / H 7i von bis zu 60 %. Durch zahlreiche Optionen sind die Walzenzüge ausgesprochen vielseitig anwendbar. So kann man wählen zwischen Glattmantel- und Stampffußbandagen sowie zweiteiligen Stampffußschalen. Für die H 7i ist zudem eine VIO-Bandage erhältlich, d. h. sie verdichtet wahlweise mit Vibration oder Oszillation.

Serie 3000: Der Erdbau-Klassiker

Die Serie 3000 ist der Klassiker unter den Walzenzügen und ist nach wie vor weltweit nachgefragt. Diese Walzen sind einfach zu bedienen und extrem vielseitig einsetzbar, haben eine hohe Verdichtungsleistung und bieten dank des 3-Punkt-Pendelknickgelenks hervorragende Fahr- und Manövriereigenschaften. Eine Besonderheit der Modelle mit Maschinenmanagement Hammtronic (HT) ist die enorme Steigfähigkeit und der geringe Kraftstoffverbrauch.

HAMM richtet sich mit dieser Baureihe vor allem an die Kunden im Nahen Osten, in Asien, Afrika und Südamerika. Die Liste der Optionen berücksichtigt in besonderem Maße die Anforderungen dieser Märkte. Sie reichen vom Verdichtungsmesser (HCM) über das Schutzdach und Stampffußschalen bis hin zum Kraftstoffvorfilter. Außerdem sind verschiedenste Bereifungs-, Beleuchtungs- und Komfortversionen erhältlich. Die Motoren der Walzenzüge mit Einsatzgewichten ab 10 t erfüllen je nach Modell die Anforderungen gemäß Tier 2 oder Tier 3.

Serie H: Für die großen Aufgaben im Erdbau

Die Walzenzüge der Serie H decken eine riesige Bandbreite an Anwendungen im Erdbau ab. Die Geräte gibt es mit Gewichten von 11 t – 25 t, mit Glattmantel- und Stampffußbandagen. Durch das Bedienkonzept Easy Drive sind alle Modelle ausgesprochen einfach zu bedienen und komfortabel. Als einziger Hersteller weltweit bietet HAMM für Walzenzüge in dieser Klasse auch eine VIO-Bandage an. Damit können diese Geräte wahlweise mit Oszillation oder mit Vibration verdichten.

Eine herausragende Eigenschaft der Serie H ist ihre hohe Linienlast. Dazu kommen der große Böschungswinkel und eine enorme Steigfähigkeit, sodass diese Walzenzüge auch bis zu einer Steigung von 60% noch wirkungsvoll verdichten können. Außerdem gibt es für diese Walzenzüge zahlreiche Optionen wie Stampffußschalen, Anbau-Plattenverdichter oder Schubschilder.

C-Walzenzüge: Für harte Einsätze

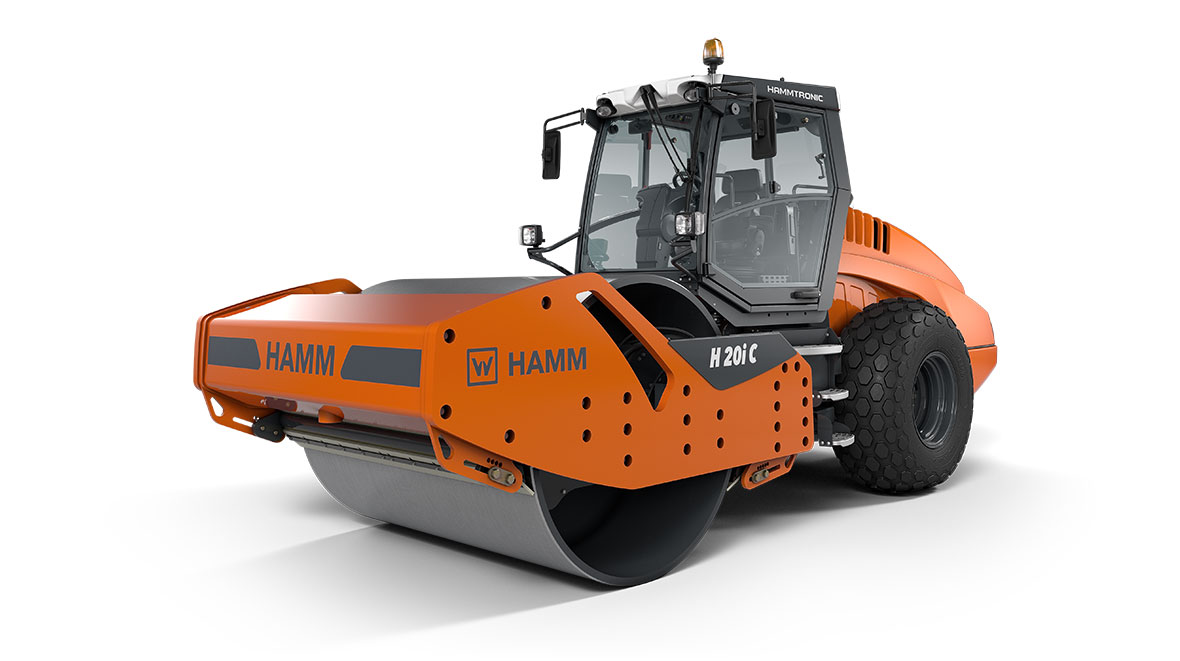

Die „C-Modelle“ gehören zu den diesjährigen Bauma-Neuheiten von HAMM für den Erdbau. Sie sind mit einem verstärkten hydrostatischen Antrieb ausgestattet und liefern ein bis zu 30 % größeres Drehmoment. Dadurch sind bei ihnen Traktion und Steigfähigkeit nochmal höher als bei den Standardmodellen - Steigungen von über 60 % sind somit möglich. Die Ausstattung ist ausgerichtet an den Bedürfnissen des schweren Erdbaus, des Deponiebaus und der Verdichtung bindiger Böden. Dabei bleiben sie sparsam: Der Kraftstoffverbrauch in den C-Modellen ist nahezu gleich wie bei Modellen ohne verstärkten Antrieb, da jeweils dasselbe Dieselaggregat in den Walzen arbeitet. Das hohe Drehmoment kommt auch in der Anwendung mit Schubschild eindrucksvoll zur Wirkung.

Verteilen und Verdichten: Neue Schubschilder für Walzenzüge

Eine weitere HAMM-Neuheit auf der Bauma 2019 sind die Schubschilder für Walzenzüge. Für die Modelle der Serie H gibt es sie in zwei Varianten, angepasst an die Bandagenbreite. Die Geometrie der neuen Schubschilder ermöglicht das Schieben bzw. Verteilen von mehr Material als bisher, während spezielle Gleitschuhe das Eingraben in den Boden verhindern. Außerdem ermöglicht die patentierte Freisichttraverse den ungehinderten Blick auf den Bereich vor dem Schubschild. Ganz wichtig für die Qualität der Arbeit: das Schild kann schnell und dank Proportionalventil trotzdem äußerst feinfühlig gesteuert werden. Das Schubschild eignet sich insbesondere auch für den Einsatz in Deponien.

Weltneuheit: HAMM Compaction Meter (HCM), VIO - Ein Verdichtungsmesser für Vibration und Oszillation

Mit dem neuen Verdichtungsmesser können HAMM-Walzenzüge künftig auch im Oszillationsmodus die Verdichtung messen. Damit präsentiert HAMM eine Weltneuheit. Mit dem HAMM Compaction Meter VIO, ist es auch bei Anwendungen mit Oszillation und mit flächendeckender Verdichtungskontrolle (FDVK) möglich, die Überfahrten nachvollziehbar zu dokumentieren. Das System ist ab sofort verfügbar für den Walzenzug H 7i VIO (H CompactLine) und den Walzenzug H 13i VIO (Serie H).

VC-Walzenzüge: Gestein brechen und verdichten

Mit den VC-Walzenzügen hat HAMM eine separate Baureihe für besonders anspruchsvolle Einsätze im Programm. Sie brechen und verdichten Gestein in einem Arbeitsgang. Die 25 t schweren Walzenzüge, produziert auf Basis der Modelle H 25i bzw. 3625 HT, sind ausgestattet als Heavy-Duty-Geräte.

Ihre Bandage ist mit 150 Werkzeughaltern bestückt. Sie können Rundschaftmeißel aufnehmen, die auch im Mining benutzt werden. Mit den Meißeln erzeugt die vibrierende Bandage extrem hohe Punktlasten und bricht dadurch das Gestein, während der Boden verdichtet wird. Für die Aufnahme der Meißel verwenden die VC-Walzenzüge ein Werkzeugwechselsystem, das neben Meißeln auch mit speziellen Stampffußeinsätzen bestückt werden kann. Damit können diese Walzenzüge auch besonders abrasive, bindige Böden sehr effizient verdichten.

HCQ Navigator: Alles unter Kontrolle

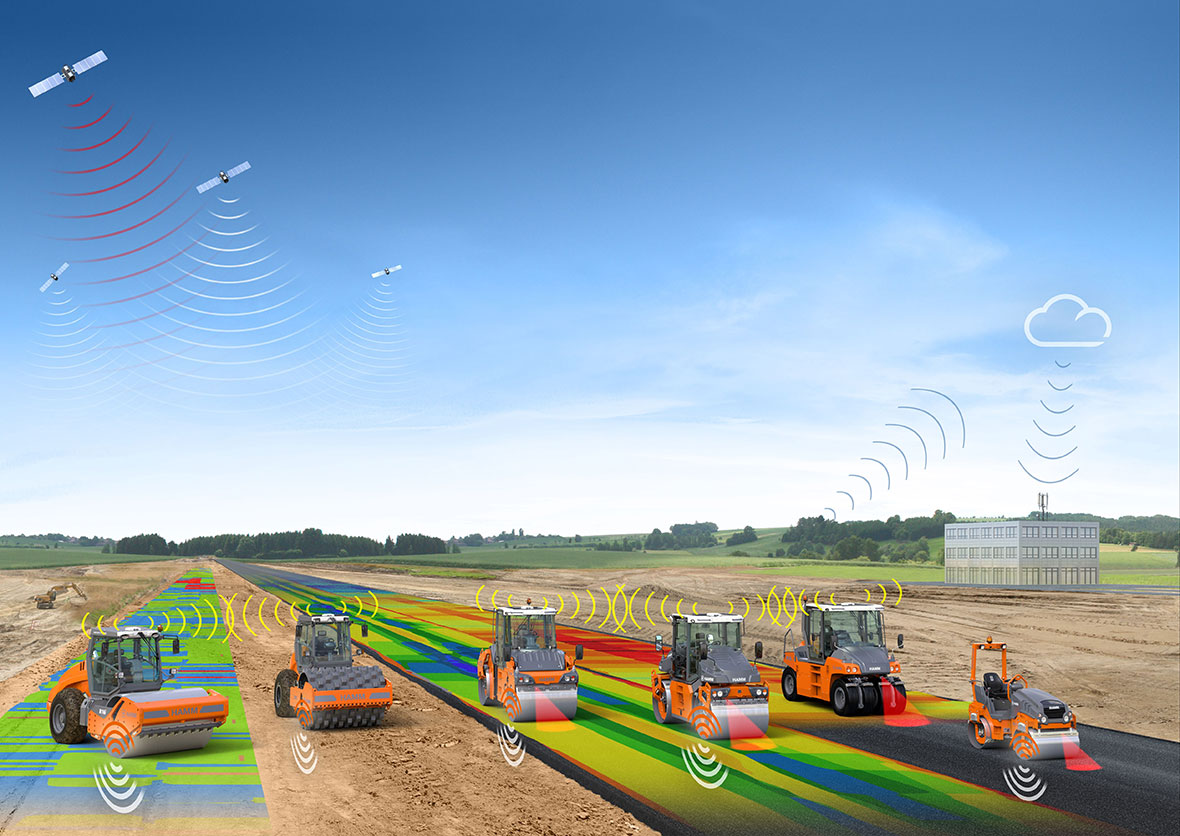

Für höchste Ansprüche im Erd- und Asphaltbau hat HAMM schon vor weit über 10 Jahren den HCQ Navigator eingeführt und seither ständig weiterentwickelt. Das modular konzipierte System für eine effiziente Verdichtungskontrolle und -dokumentation kann in den Erdbau- und Asphaltwalzen von HAMM genutzt werden. Es zeichnet während der Verdichtung kontinuierlich verschiedene Daten aus dem Verdichtungsprozess auf. Gleichzeitig ermittelt ein DGNSS-Empfänger die Position der Walze. Der HCQ Navigator koppelt die Prozess- und Positionsinformationen und stellt sie in der Fahrerkabine grafisch dar. Auch eine Vernetzung mehrerer Walzen per WLAN ist möglich.

Die Walzenfahrer sehen den Verdichtungsfortschritt auf der Walze in Echtzeit. Diese Information ermöglicht ihnen, sehr homogen zu verdichten – selbst auf großen oder verwinkelten Flächen. Qualitätseinbußen durch Über- oder Unterverdichtung gehören damit der Vergangenheit an. ´

Verdichtungsdaten weltweit in Echtzeit mit WITOS HCQ

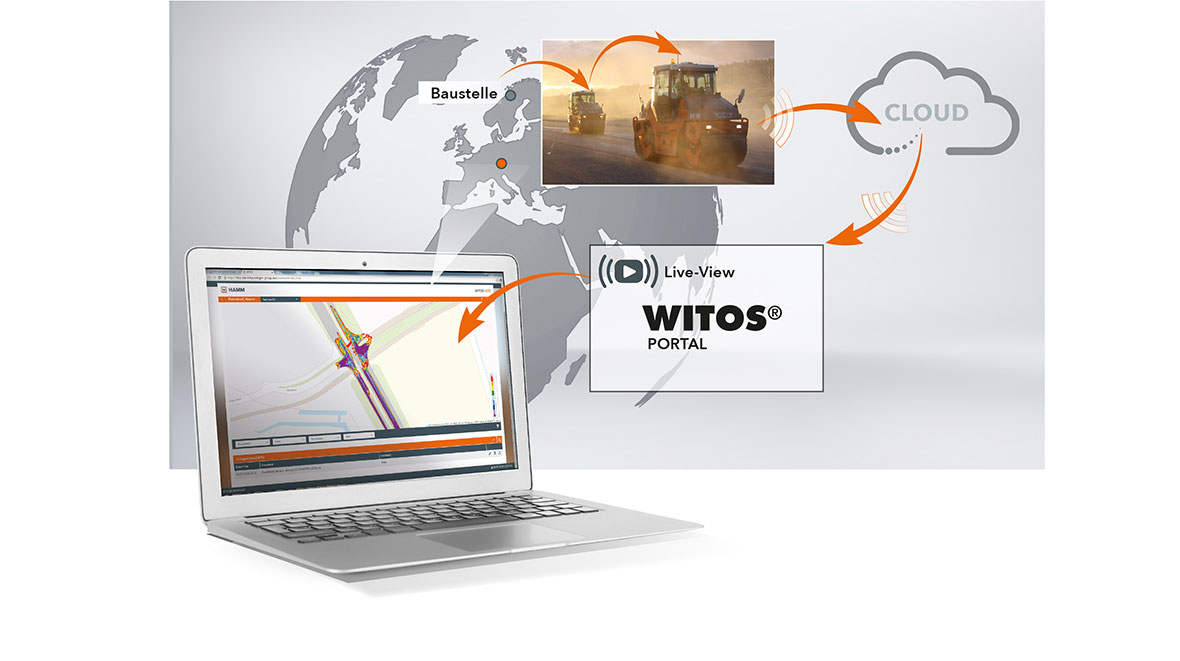

Mit WITOS HCQ, einem Modul zur Online-Anbindung des HCQ Navigators, geht HAMM noch einen Schritt weiter: Per Mobilfunk werden die Daten von der Walze zum WITOS-Portal der WIRTGEN GROUP auf einen Server in Deutschland übertragen. Von dort können berechtigte Personen, z.B. die Bauleiter, die Daten einsehen und downloaden. Dadurch sind die Informationen über den Verdichtungsprozess in Echtzeit über WLAN in einem geschützten Bereich verfügbar, sodass Bauleiter auch den Baufortschritt auf weit entfernt liegenden Baustellen verfolgen können. Das wiederum führt zu Einsparungen bei Fahrtzeit und -kosten und ermöglicht Qualitätssteigerungen durch frühzeitige Reaktion.
