Zuverlässige Intelligenz: WIRTGEN Großfräsen der F-Series 8
Apr
'19

Mit der neuen Großfräsen-Generation steigert Kaltfräsen-Spezialist Wirtgen nachhaltig das Fräsen in puncto Effizienz. Die intelligenten Maschinen der sogenannten „F-Series“ unterstützen den Bediener, immer die optimale Balance zwischen Leistung, Qualität und Kosten zu halten. Damit sind die Wirtgen Großfräsen ein wegweisender Beitrag zur Digitalisierung in der Straßensanierung. Vertriebsstart der Modelle W 210 Fi, W 200 Fi und W 200 F ist mit Beginn der Bauma 2019.

Dank flexibler Arbeitsbreiten zwischen 1,5 m und 2,5 m und Frästiefen bis 330 mm bedienen die neuen Wirtgen Großfräsen ein breites Anwendungsspektrum von der Deckschichtsanierung über den Komplettausbau bis hin zu Feinfräsarbeiten. Dafür stehen je nach Maschinentyp bis zu 563 kW an Motorleistung zur Verfügung.

Mit dem Ansatz des CONNECTED MILLING setzt Wirtgen bei der Digitalisierung, Automatisierung und Dokumentation des Fräsens ein Ausrufezeichen. CONNECTED MILLING steht für den direkten Informationsfluss zwischen Maschine, Bediener, Servicewerkstatt und Dispositionsbüro. Hierzu nutzt Wirtgen die Infrastruktur der bestehenden Wirtgen Group Telematiklösung WITOS. Innovative Bausteine von CONNECTED MILLING sind das intelligente Assistenzsystem MILL ASSIST sowie die präzise Fräsleistungsermittlung Wirtgen PERFORMANCE TRACKER (WPT).

MILL ASSIST: Lower consumption, higher output, improved quality

Because job-site conditions frequently change, the milling machine operator has to constantly reset machine parameters such as the drum speed, water volume and milling speed. Achieving optimum results requires manually intervening in the process to cater to the properties of the surface being milled – an extremely demanding task due to the complex multitasking involved.

WIRTGEN's introduction of its new generation of large milling machines marks the launch of the first smart machines capable of independently and optimally executing performance and quality specifications from the operator. The entire milling process is digitally mapped and simulated in real time, based on a comprehensive analysis of all parameters. In automatic mode, the innovative MILL ASSIST machine control always selects the most favorable ratio between milling performance and operating costs. The machine responds intelligently and dynamically to changing conditions. This makes the operator's job a great deal easier while vastly improving machine performance and reducing diesel, water and tool consumption as well as CO2 and noise emissions.

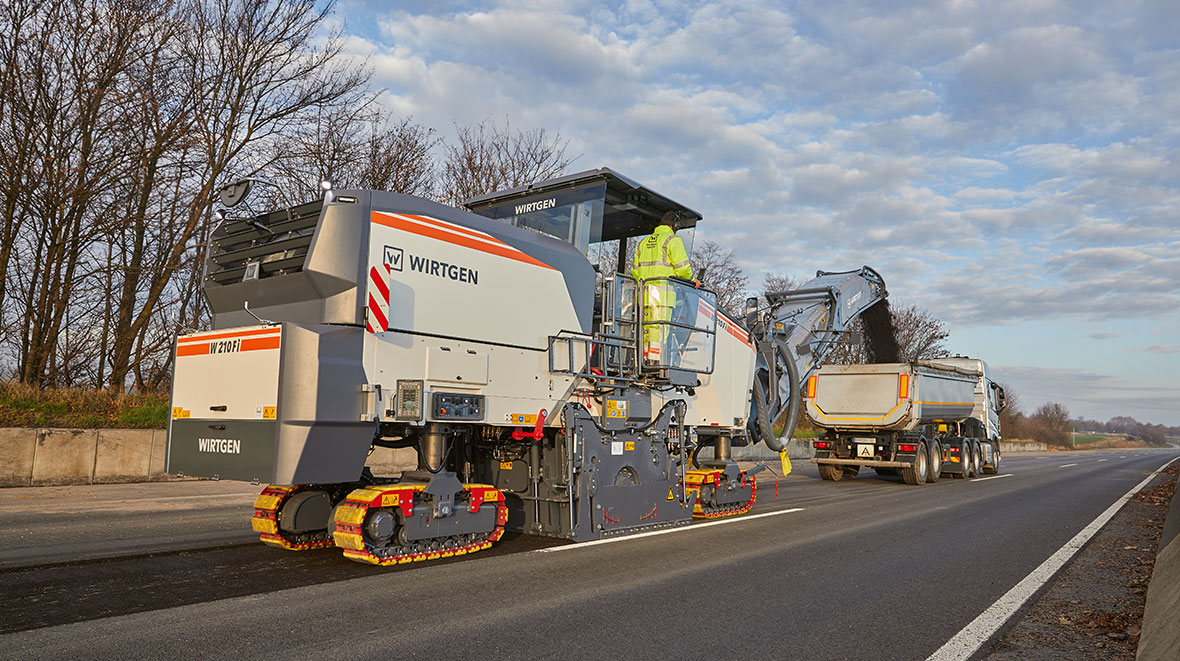

DUAL SHIFT two-speed powershift transmission for the W 210 Fi professional machine

With the new two-speed powershift transmission, automatically controlled with MILL ASSIST, a significantly larger range of milling drum speeds is now available. What’s more, the diesel engine used has a cutting-edge output with a high torque from 1,300 rpm. This reduces diesel consumption and noise emissions.

Together with the diesel engine, the intelligent control of the two-speed powershift transmission extends both the upper and lower range of possible milling drum speeds. In this way, fuel and tool wear can be significantly reduced in the low drum speed range. In the upper drum speed range it is possible to achieve a high milling pattern quality even when operating at a high area output. This makes the professional W 210 Fi the ideal machine for particularly demanding milling tasks.

WPT auch für Großfräsen ab Baujahr 2010 nachrüstbar

Der Wirtgen PERFORMANCE TRACKER ist die optimale Ergänzung zur Wirtgen Group Telematiklösung WITOS und bietet eine transparente Fräsleistungsermittlung. Nach Fertigstellung der Fräsarbeiten wird automatisch ein Aufmaßbericht im Excel- sowie PDF-Format erstellt und per E-Mail zum Beispiel an die Auftragsleitstelle des Maschinenbetreibers gesendet. Neben der neuen F-Series lassen sich alle Wirtgen Großfräsen ab Baujahr 2010 mit dem WPT nachrüsten.

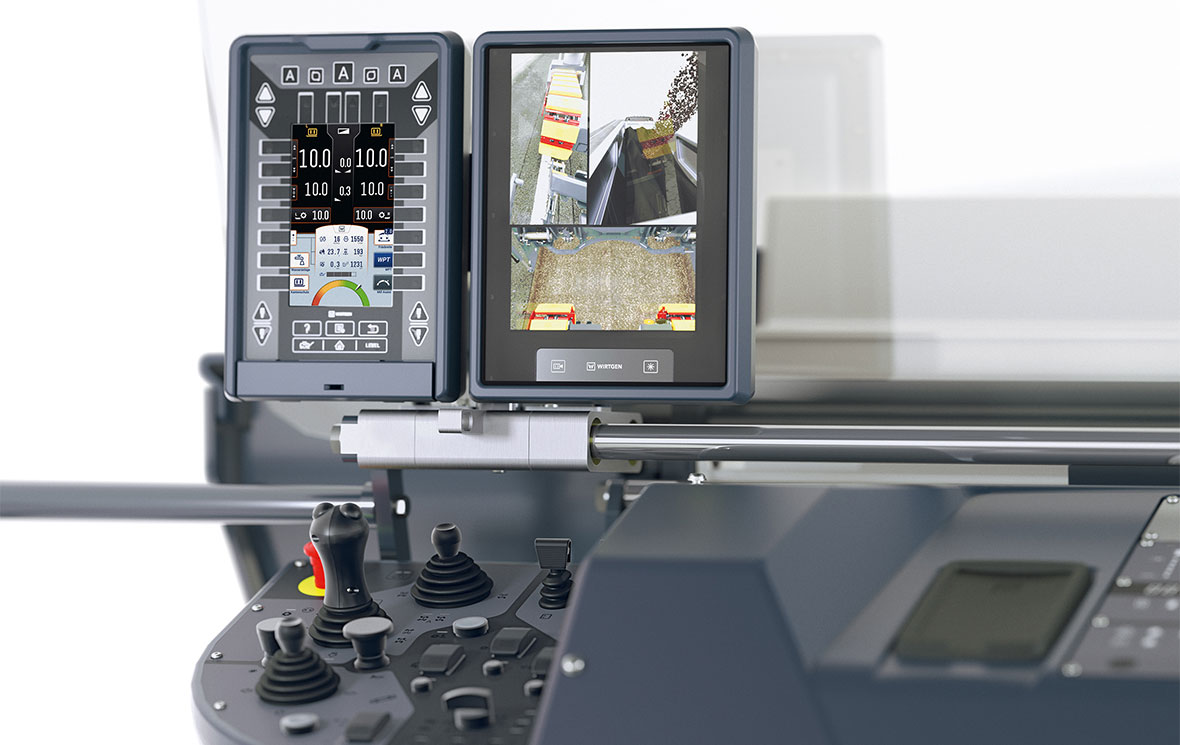

Mensch-Maschine-Schnittstelle optimiert komfortable Bedienung

Das neu entwickelte Bedienkonzept optimiert die ganzheitliche Kommunikation zwischen Mensch und Maschine. Mithilfe einer auf die Bedürfnisse beim Kaltfräsen zugeschnittenen Software teilt die Maschine dem Fahrer alle wichtigen Daten zum Fräsprozess und Zustand der Fräse mit. Waren vormals drei Displays für das Anzeigen der Informationen nötig, können sie dem Fräsenfahrer jetzt über lediglich ein Bedienpanel-Display schnell und übersichtlich dargestellt werden. Dadurch erfasst er jederzeit alle relevanten Parameter auf einen Blick und kann die Maschine gleichzeitig überwachen und steuern. Die Bedienung erfolgt dabei intuitiv und sehr ergonomisch. Mit einem großen 7-Zoll Bedienpanel können alle Maschinenfunktionen und Zustände abgerufen werden. Über ein 5-Zoll Bedienpanel, das auch an der rechten und linken Maschinenseite angebracht werden kann, sind alle LEVEL PRO ACTIVE Nivelliervorgänge steuerbar. Zusätzlich können bis zu zwei 2-Zoll Bedienpanels mit Favoritentasten auf dem Fahrstand integriert werden. Sie helfen dem Maschinenführer, seine wesentlichen Steuerfunktionen besonders komfortabel umzusetzen.

Präzises Nivelliersystem LEVEL PRO ACTIVE mit neuen Automatikfunktionen

Durch die vollständige Integration von LEVEL PRO ACTIVE in die Maschinensteuerung sind wichtige Maschinenfunktionen direkt miteinander verknüpft und präzise Fräsergebnisse vorprogrammiert. Gleichzeitig bietet das Nivelliersystem viele den Bediener entlastende Automatik- und Zusatzfunktionen.

So können u. a. durch das Anheben der Maschine zum Überfahren eines Kanaldeckels Arbeitsprozesse zügiger realisiert werden. Das Ansetzen einer zweiten Frässpur wird ebenfalls durch LEVEL PRO ACTIVE aktiv und präzise unterstützt. Eine deutlich erhöhte Fräsflächenqualität ist hier das Ergebnis.

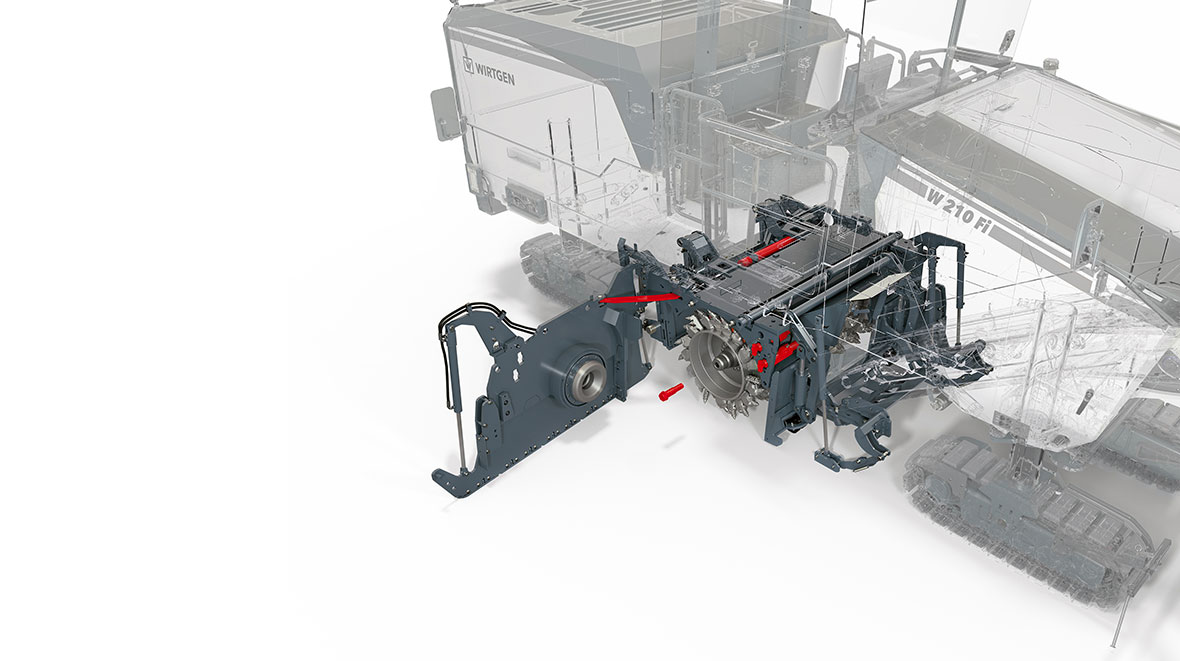

Einfacher und schneller Fräswalzenwechsel in nur 15 Minuten

Je einfacher und schneller eine Fräswalze gewechselt werden kann, desto schneller ist die Kaltfräse wieder im Einsatz und verdient Geld. Mit dem optionalen Multiple Cutting System (MCS) ist der Wechsel von Fräswalzen gleicher Fräsbreite mit unterschiedlichem Linienabstand in nur noch 15 Minuten und ohne zusätzliches Werkzeug möglich – innovativ und einzigartig in der Branche.

Zunächst schwenkt die Seitentür hydraulisch auf. Die Fräswalze ist mit einer Zentralschraube befestigt. Daran wird ein mitgeliefertes Lösewerkzeug positioniert und die Schraube auf Knopfdruck mittels der Fräswalzendrehvorrichtung gelöst. Anschließend muss der Bediener nur noch die Schraube entfernen und die Fräswalze herausziehen.

Der vereinfachte Austausch anwendungsspezifischer Fräswalzen mit unterschiedlichem Linienabstand hat viele Vorteile. So steigert er nicht nur die Maschinenproduktivität. Der Wechsel auf eine für den Einsatz optimal geeignete Fräswalze reduziert auch die Verschleißkosten deutlich. Darüber hinaus können Wirtgen Kunden schnell und flexibel auf wechselnde Anforderungen im Tagesgeschäft reagieren.

Wechsel des gesamten Fräsaggregats in nur 1 Stunde

Durch das ebenfalls neue Schnellwechsel-Fräsaggregat können auch Fräsaggregate mit unterschiedlichen Fräsbreiten – bei der W 210 Fi 2,0 m, 2,2 m oder 2,5 m und bei der W 200 Fi/W 200 F 1,5 m, 2,0 m oder 2,2 m – genutzt werden. Das komplett vormontierte Fräsaggregat lässt sich in nur einer Stunde auswechseln.
