Compacteur monocylindre avec cylindre VIO HC 70i VIO

HC 70i VIO Compacteur monocylindre avec cylindre VIO

ha-gewichte
6 765 kg

ha-abmessung-bandagen
1 680 mm

ha-dieselmotor
EU Stage IIIB / EPA Tier 4

  • Commande simple et intuitive à base de pictogrammes
  • Articulation 3 points pour une traction et une capacité tout terrain exceptionnelles
  • Système de compactage VIO - Vibration ou oscillation
  • Dimensions compactes
  • Grande capacité de franchissement

Articulation 3 points

L'articulation 3 points se distingue des constructions courantes par la disposition géométrique et la liaison des trois articulations individuelles ainsi que d'un bras oscillant supplémentaire entre les deux articulations supérieures. Elle permet une maniabilité optimale, une sécurité de conduite élevée et un confort de commande maximal.

En savoir plus

Oscillation

Deux arbres de balourd décalés de 180° l'un par rapport à l'autre sont montés dans un cylindre oscillant. Les deux balourds tournent de façon synchrone ce qui permet au cylindre d'effectuer un mouvement de rotation avant/arrière qui change rapidement. De cette façon, l'énergie de compactage est introduite tangentiellement dans le sol vers l'avant et vers l'arrière sous forme de forces de cisaillement. L'oscillation développée par HAMM fournit des résultats de compactage scientifiquement prouvés, homogènes et de haute qualité et assure une augmentation plus rapide et plus forte du compactage. L'éventail des applications est immense.

En savoir plus

Measure it right. Measure it now.

Nos solutions intelligentes rendent le compactage, la mesure et la documentation plus faciles que jamais. Grâce à des interfaces numériques innovantes entre le conducteur et la machine, ainsi qu'à des assistants intelligents, nous portons l'efficacité à un niveau supérieur.

Nous associons les tendances de la numérisation et de la préservation des ressources directement à votre quotidien sur le chantier.

En savoir plus

Caractéristiques techniques

Série
Nom
Description
Catégorie de gaz d'échappement
Série
Série
HC CompactLine
Nom
HC 70i VIO
Description
Compacteur monocylindre avec cylindre VIO
Catégorie de gaz d'échappement
EU Stage IIIB / EPA Tier 4
Série
H288
Charge statique linéaire, avant
Poids opérationnel avec ROPS
Poids à vide sans cabine, sans ROPS
Poids opérationnel avec cabine
Poids par essieu, arrière
Poids par essieu, avant
Poids opérationnel max.
Charge statique linéaire, avant
23,5 kg/cm
Poids opérationnel avec ROPS
6 530 kg
Poids à vide sans cabine, sans ROPS
6 215 kg
Poids opérationnel avec cabine
6 765 kg
Poids par essieu, arrière
2 820 kg
Poids par essieu, avant
3 945 kg
Poids opérationnel max.
7 270 kg
Longueur totale
Largeur totale avec cabine
Largeur de travail maximale
Hauteur totale avec cabine
Empattement
Garde au sol, milieu
Rayon de braquage intérieur
Hauteur totale avec ROPS
Angle de talus, arrière
Angle de talus, avant
Longueur totale
4 439 mm
Largeur totale avec cabine
2 018 mm
Largeur de travail maximale
1 680 mm
Hauteur totale avec cabine
2 883 mm
Empattement
2 336 mm
Garde au sol, milieu
322 mm
Rayon de braquage intérieur
3 310 mm
Hauteur totale avec ROPS
2 878 mm
Angle de talus, arrière
40 °
Angle de talus, avant
38 °
Diamètre du cylindre, avant
Largeur du rouleau, avant
Type de rouleau, avant
Épaisseur du cylindre, avant
Diamètre du cylindre, avant
1 206 mm
Largeur du rouleau, avant
1 680 mm
Type de rouleau, avant
lisse
Épaisseur du cylindre, avant
20 mm
Nombre de pneus, arrière
Taille des pneus, arrière
Largeur sur pneus, arrière
Nombre de pneus, arrière
2
Taille des pneus, arrière
AW 14.9-24 6 PR
Largeur sur pneus, arrière
1 667 mm
Constructeur
Type
Cylindres, nombre
Norme d’émission de gaz d’échappement
Puissance ISO 14396, UpM
Puissance ISO 14396, PS
Puissance ISO 14396, kW
Puissance SAE J1349, UpM
Puissance SAE J1349, HP
Puissance SAE J1349, kW
Constructeur
DEUTZ
Type
TD 2.9 L4
Cylindres, nombre
4
Norme d’émission de gaz d’échappement
EU Stage IIIB / EPA Tier 4
Puissance ISO 14396, UpM
2 200 rpm
Puissance ISO 14396, PS
73,4 ch
Puissance ISO 14396, kW
54 kW
Puissance SAE J1349, UpM
2 200 rpm
Puissance SAE J1349, HP
72,4 hp
Puissance SAE J1349, kW
54 kW
Vitesse, en vitesse de transport
Capacité de franchissement sans vibration
Vitesse, travail, I
Vitesse, en vitesse de transport
0-8,6
Capacité de franchissement sans vibration
60 %
Vitesse, travail, I
0-6,0
Force d’oscillation
Fréquence d’oscillation
Amplitude tangentielle, cylindre oscillant
Force d’oscillation
85,14 kN
Fréquence d’oscillation
36 Hz
Amplitude tangentielle, cylindre oscillant
1,01 mm
Fréquence de vibration
Amplitude, cylindre vibrant
Force centrifuge, cylindre vibrant
Fréquence de vibration
36 Hz
Amplitude, cylindre vibrant
0,98 mm
Force centrifuge, cylindre vibrant
85,14 kN
Direction, type
Direction, type
Direction articulée
Réservoir à carburant, contenance
Réservoir à carburant, contenance
123 l
Niveau de puissance acoustique L(WA), garanti
Niveau de puissance acoustique L(WA), garanti
105

Équipement

  • Prises 12 V (double)
  • Points de maintenance centraux sur un côté de la machine
  • Poste du conducteur à découplage de vibration
  • Protection des flexibles au train avant
  • Angles de pente généreux avant et arrière
Show more

Équipement en option

  • Cabine ROPS avec chauffage et climatisation (FOPS, niveau I)
  • Coupe-batterie
  • Projecteurs de travail
  • JDLink
  • Avertisseur de marche arrière
Show more
Show more
Measure it right. Measure it now.
Systèmes d'assistance HAMM
1/7
HAMM|6525|203993
Track Assist | Commercial
HAMM|6526|203994
HAMM|6523|203991
HAMM|6524|203992
HAMM|6528|203996
HAMM|6530|203998
HAMM|6525|203993
Track Assist | Commercial
HAMM|6526|203994
HAMM|6523|203991
HAMM|6524|203992
HAMM|6528|203996
HAMM|6530|203998
HAMM|6525|203993
Track Assist | Commercial
HAMM|6526|203994
HAMM|6523|203991
HAMM|6524|203992
HAMM|6528|203996
HAMM|6530|203998
Téléchargements
français (FR) (1,2 MB) albanais (AL) (1,2 MB)allemand (DE) (1,2 MB)anglais (GB) (1,2 MB)anglais (US) (1,1 MB)bulgare (BG) (1,2 MB)chinois (CN) (1,2 MB)chinois (TW) (1,2 MB)danois (DK) (1,2 MB)espagnol (ES) (1,2 MB)estonien (EE) (1,2 MB)finnois (FI) (1,2 MB)hongrois (HU) (1,2 MB)italien (IT) (1,2 MB)japonais (JP) (1,2 MB)kazakh (KZ) (1,2 MB)letton (LV) (1,2 MB)lituanien (LT) (1,2 MB)norvégien bokmål (NO) (1,2 MB)néerlandais (NL) (1,2 MB)polonais (PL) (1,2 MB)portugais (BR) (1,2 MB)roumain (RO) (1,2 MB)russe (RU) (1,2 MB)serbe (CS) (1,2 MB)slovaque (SK) (1,2 MB)suédois (SE) (1,2 MB)tchèque (CZ) (1,2 MB)turc (TR) (1,2 MB)ukrainien (UA) (1,2 MB)
français (FR) (16,1 MB) allemand (DE) (16,1 MB)anglais (GB) (16,1 MB)espagnol (ES) (16,1 MB)portugais (BR) (16,1 MB)
français (FR) (10,9 MB) allemand (DE) (10,9 MB)anglais (GB) (10,9 MB)anglais (US) (10,9 MB)espagnol (ES) (10,9 MB)
français (FR) (15,5 MB) allemand (DE) (15,5 MB)anglais (GB) (15,5 MB)espagnol (ES) (15,5 MB)
français (FR) (2,3 MB) allemand (DE) (2,3 MB)anglais (GB) (2,3 MB)espagnol (ES) (2,3 MB)turc (TR) (2,4 MB)

Produits connexes

HC 70i Compacteur monocylindre avec rouleau lisse
HC 70i

Compacteur monocylindre avec rouleau lisse

Poids 7 060 kg
Largeur de rouleau 1 680 mm
Catégorie de gaz d'échappement EU Stage IIIB / EPA Tier 4
français (FR) (1,2 MB) albanais (AL) (1,2 MB)allemand (DE) (1,2 MB)anglais (GB) (1,2 MB)anglais (US) (1,1 MB)bulgare (BG) (1,2 MB)chinois (CN) (1,2 MB)chinois (TW) (1,2 MB)danois (DK) (1,2 MB)espagnol (ES) (1,2 MB)estonien (EE) (1,2 MB)finnois (FI) (1,2 MB)hongrois (HU) (1,2 MB)italien (IT) (1,2 MB)japonais (JP) (1,2 MB)kazakh (KZ) (1,2 MB)letton (LV) (1,2 MB)lituanien (LT) (1,2 MB)norvégien bokmål (NO) (1,2 MB)néerlandais (NL) (1,2 MB)polonais (PL) (1,2 MB)portugais (BR) (1,2 MB)roumain (RO) (1,2 MB)russe (RU) (1,2 MB)serbe (CS) (1,2 MB)slovaque (SK) (1,2 MB)suédois (SE) (1,2 MB)tchèque (CZ) (1,2 MB)turc (TR) (1,2 MB)ukrainien (UA) (1,2 MB)
Vers les produits

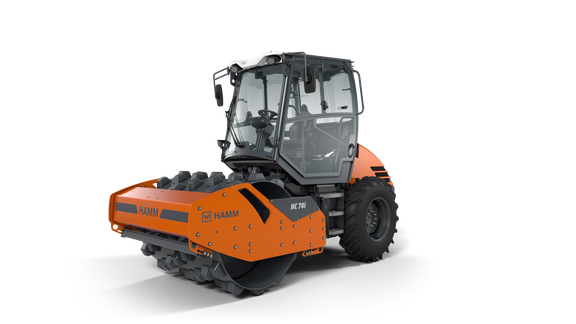

HC 70i P Compacteur monocylindre avec cylindre à pieds dameurs
